Указатель напряжения «Контакт-57Э» служит для:
- контроля наличия напряжения постоянного и переменного тока,
- приближенного определения величины контролируемого напряжения,
- определения полярности постоянного напряжения;
- проверки целостности (“прозвонку”) электрических цепей, полупроводниковых приборов (диоды, тиристоры), а также обмоток электродвигателей, реле. пускателей, трансформаторов и т.п. ;
- определения фазного провода (электрода) в цепях переменного тока.
| Характеристика | Описание |
| Диапазон контролируемых напряжений переменного тока частотой 40-60 Гц: | 70-1000 В |
| Диапазон контролируемых напряжений постоянного тока: | 70-825 В |
| Звуковая индикация: | есть |
| Время зарядки от сети 220 Вольт | 60 сек |
| Время сохранения работоспособности указателя в режимах "прозвонка" и "определение фазы" после полной зарядки: | 24 ч |
| Максимальное сопротивление внешней цепи, при которой обеспечивается прозвонка: | 500 кОм |
| Время непрерывной индикации в режиме "прозвонка": | 5 мин |
| Электрическая прочность изоляции: | 1000 В |
| Одноминутное испытательное напряжение на щупах: | 600 В |
| Значение тока, протекающего через указатель при напряжении 380V +- 20%: | 10мА |
Комплект поставки
Совместно с указателем напряжения Контакт-57Э поставляется:
- руководство по эксплуатации - 1 экз,
- упаковка - 1 шт.
Конструкция
Указатель Контакт-57Э выполнен в виде двух щупов: основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном щупе расположены 5 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод "Ph".
Три светодиода обозначены цифрами 70, 380, 1000В служат для индикации переменного и постоянного напряжения. Род тока определяется при помощи светодиода обозначенного знаком "-". Светодиод "Test/Ph" служит для индикации режимов "прозвонка цепи" и "определение фазы".
Порядок использования
Для работы указателя напряжения Контакт-57Э в режиме прозвонки цепей его необходимо предварительно зарядить от источника переменного тока напряжением 24-380 В или постоянного тока напряжением 24-250 В ( в последнем случае основной щуп должен быть соединен с "+"источника).
Для определения фазы в цепях переменного тока основным щупом касаются контролируемой токоведущей части и прикасаются пальцем к металлическому штыревому электроду "Ph" на основном щупе, наблюдая пульсирующее свечение неоновой лампы в торцевой части основного щупа.
С помощью указателя в режиме прозвонки цепей можно проверить целостность обмоток электродвигателей, трансформаторов, пускателей, реле, а также полупроводниковых приборов: диодов, тиристоров и др.
При отрицательной полярности постоянного тока на основном щупе (светится индикаторный элемент "-") следует поменять местами щупы.

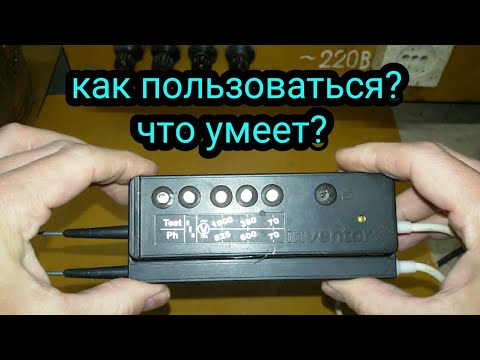

Видео
