Указатель напряжения «Контакт 53М» является переносным электронным прибором индивидуального пользования и служит для:
- определения ориентировочной величины напряжения.
- определения полярности постоянного тока.
- прозвонки цепей в т.ч. обмоток электродвигателей, пускателей, трансформаторов, контакторов, проверка исправности диодов, тиристоров, транзисторов и т.п.
Наименование параметра, единица измерения | Значение параметра |
Диапазон контролируемых напряжений, В | 12-380 |
Максимальное сопротивление внешней цепи, при которым обеспечивается прозвонка, Ом | 10 000 |
Время сохранения работоспособности пробника в режиме прозвонки после одной зарядки не менее, час | 24 |
Количество замкнутых цепей, которое можно прозвонить от одной зарядки, не менее | 60 |
Электрическая прочность изоляции, В | 2000 |
Одноминутное испытательное напряжение на щупах,В | 450 |
Длина соединительного провода, мм | 1000 |
Габаритные размеры основного щупа, мм | 120x35x20 |
Исполнение Контакта 53М

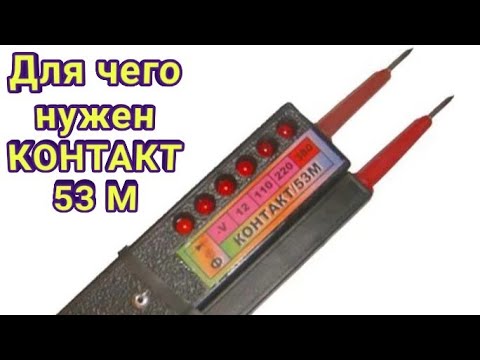

Указатель «Контакт 53М» выполнен в виде двух щупов: основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном щупе расположены 6 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод "Рh". Три светодиода обозначены цифрами 12, 110, 220, 380 V служат для индикации переменного и постоянного напряжения. Род тока определяется при помощи светодиода обозначенного знаком «-».
Светодиод "Ф" служит для индикации режимов «прозвонка цепи» и «определение фазы».
Рис.1. Схема указателя напряжения «Контакт 53М»
Порядок работы
При работе с постоянным напряжением основной щуп должен быть соединен с «+» источника. Если он подключен к «-» источника горят светодиоды "Ф" и «-», необходимо поменять щупы местами. Для работы указателя в режимах «Прозвонка цепей» и «Определение фазы» его необходимо предварительно зарядить от источника переменного или постоянного тока напряжением не менее 220 В (в последнем случае основной щуп должен быть соединен с «+» источника.
Готовность указателя к работе в режиме «прозвонка» проверяется путем кратковременного замыкания электродов щупов после зарядки указателя. При этом должен зажечься светодиод "Ф".
Для проверки готовности указателя к работе в режиме «определение фазы» необходимо после зарядки указателя прикоснуться пальцем к штыревому электроду «Рh», а другой рукой к металлическому электроду основного щупа. При этом должен зажечься светодиод "Ф".
При определении фазы в цепях переменного тока вспомогательным щупом прикасаются к контролируемой токоведущей части и пальцем дотрагиваются до штыревого электрода «Рh». Свечение светодиода "Ф" свидетельствует о наличии фазы.
| № | Наименование | Количество |
| 1. | Указатель напряжения Контакт-53М | 1 |
| 2. | Руководство по эксплуатации | 1 |
| 3. | Индивидуальная упаковка | 1 |
Эксплуатационные условия
Эксплуатация указателей «Контакт 53М» должна осуществляться в соответствии с требованиями изложенными в «Правилах технической эксплуатации электроустановок потребителей» и «Правилах техники безопасности по эксплуатации электроустановок потребителей» применительно к указателям напряжения до 500 В. «ПТБ при эксплуатации электроустановок», «Правилах применения испытаний средств защиты используемых в электроустановках».
Климатические условия эксплуатации указателя «У» категории 2 по ГОСТ 15130 и ГОСТ 15543. Определение состояния контролируемой цепи осуществляется при первом же кратковременном прикосновении электродами щупов к токоведущим частям электроустановки по комбинации светящихся индикаторных элементов.
Комплект поставки
- Указатель напряжения «Контакт-53М» - 1шт.
- Паспорт с техническим описанием и инструкцией по эксплуатации - 1 шт.
Изготовитель гарантирует соответствие указателей требованиям ТУ У 19463435.006-95 при соблюдении потребителем условий эксплуатации, транспортировки и хранения, установленных указанными ТУ.
