Мера напряжения МВ4700 – это высокостабильный гальванический нормальный ненасыщенный элемент со стабильной во времени э. д. с., которая варьируется в пределах от 1,0188 до 1,0196 В. нестабильность окружающей среды составляет ±2 ˚С.
Нормальный элемент (НЭ) используется в качестве эталонной меры э. д. с. в стационарных и переносных измерительных приборах, а также при проведении градуировки, калибровки электроизмерительных устройств в условиях лаборатории или цеха. Элемент МВ4700 на сегодня является современной заменой элемента МЭ4700.
| Значение выходного напряжения при температуре 20С | от 1,01880 до 1,01960В. |
| Отклонение значения напряжения за один год не более | ± 100мкВ. |
| Температура в условия применения С | нормальных 20± 2; рабочих от 5 до 50. |
| Средне значение температурного коэффициента в диапазоне рабочих температур не более | 5мкВ/С |
| Внутреннее сопротивление не более | 950Ом |
| Сопротивление изоляции между выходными контактами и корпусом в рабочих условиях применения не менее | 40МОм. |
| Электропитание | от внешнего источника постоянного тока напряжением (3,6± 0,6)В, ёмкостью 2,1А/ч, что обеспечивает непрерывную работу меры на протяжении года. |
| Время установления рабочего режима, не менее | 30 мин. |
| Средне время восстановления рабочего состояния, не более | 8 часов |
| Эксплуатация | МВ4700 может эксплуатироваться в любом положении при соблюдении следующих условий:
|
| Габариты, мм | 78 на 47 на 24 |
| Масса кг., не более | 0,15 |
| Срок службы, не менее | 12 лет. |
| Технические условия | 73.1-00229961-006-2004 |
Конструкция и работа
Мера напряжения МВ4700 конструктивно выполнена в корпусе нормального элемента МЭ4700. Включение питания осуществляется с помощью выключателя, который расположен на боковой стенке корпуса.
Элемент в упаковке может транспортироваться любым крытым транспортным средством.
Питание меры осуществляется от батареи напряжения 3,0В +-0,8В и емкостью не менее 2,1А/час, что обеспечивает непрерывную работу меры на протяжении года. Выключение питания осуществляется переключателем, который установлен на боковой стенке корпуса.
Комплектация
Купить можно в следующей комплектации:
- Мера напряжения МВ4700 - 1шт.;
- паспорт - 1 экз.;
- методика поверки - 1 экз.
Условия эксплуатации
Нормальными условиями эксплуатации являются:
- диапазон рабочих температур 20±10°С;
- диапазон нормальных температур 20±5°С;
- диапазон предельных рабочих температур от 5 до 50°С;
- отклонение от вертикального рабочего положения, не более ±45°.
- относительная влажность при t 25°С до 80%;
- Не допускается трансформирование самолетом и почтой.
Гарантии
- Гарантийный срок хранения - 6 месяцев со дня изготовления меры.
- Гарантийный срок эксплуатации - 18 месяцев со дня ввода меры в эксплуатацию.

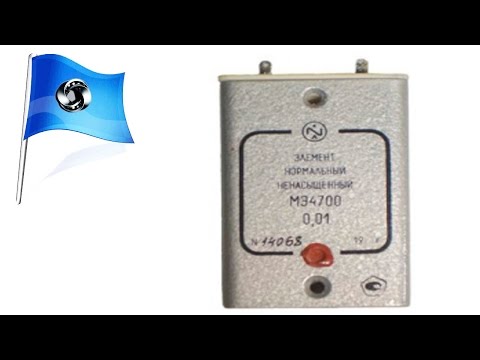

Видео
