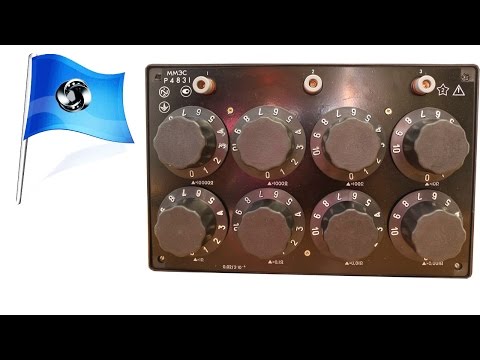

Магазин сопротивления Р4831

Магазин сопротивления Р4831 предназначен для работы в цепях постоянного тока в качестве многозначной меры электрического сопротивления (ММЭС), а также в качестве двухдекадной переходной меры электрического сопротивления (двухдекадной МЭС) при измерении сопротивлений методом замещения.

Область применения Р4831

Используется в метрологических лабораториях при измерении электрических и неэлектрических величин, наладке и поверке приборов.

Основные характеристики

Основные технические характеристики магазина сопротивления Р4831:

• Класс точности магазина при использовании в каче­стве ММЭС 0,02/2·10-6. Погрешность магазина при исполь­зовании в качестве двухдекадной МЭС зависит от точности используемых образцовых катушек сопротивления, условий применения и времени измерения.
• Диапазон показаний при использовании магазина в качестве ММЭС — от начального до 111111,10 Ω ступенями через 0,01 Ω, диапазон показаний при использовании магазина в качестве двухдекадной МЭС:

• Отклонение действительного значения сопротивления от номинального при первичной поверке (при выпуске с предприятия-изготовителя), а также допускаемое изменение сопротивления δном в процентах за год (нестабильность) не превышают значения, вычисленного по формуле (1) в нормальных условиях применения, установившегося состояния теплового равновесия и мощности рассеивания не выше но минальной, номинальном токе магазина при включении декад «Χ0,1Ω» и «Χ0,01Ω» не более 0,3 А.
• Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха (среды) между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротив­ления, соответствует значению, определяемому по формуле.
• Предел допускаемой дополнительной погрешности магазина в процентах от номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, не превышает значения, определяемого по формуле.
• Номинальная мощность рассеивания на одну ступень составляет: 0,001 W для декады 0,01 Ω; 0,01 W для декады 0,1 Ω; 0,05 W для декады 1 Ω и выше.
• Максимальная мощность рассеивания на одну ступень составляет: 0,003 W для декады 0,01 Ω; 0,03 W для декады 0,1 Ω; 0,1 W для декады 1 Ω и выше.
• Среднее значение начального сопротивления ( R0) магазина (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) не превышает 0,021 Ω.
• Вариация начального сопротивления (ΔR0) магазина, вызванная изменением переходных сопротивлений контактов переключающих устройств, не превышает 0,0021 Ω.
• Электрическое сопротивление изоляции (Rиз) между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения не менее 5·109Ω.
• Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями магазина в рабочих условиях применения выдерживает в течение 1 min действие испытательного напряжения 2 кВ переменного тока частотой 50 Гц.

Условия эксплуатации

Нормальные условия применения магазина Р 4831:

• температура окружающего воздуха (20±2) °С;
• относительная влажность воздуха от 25 до 80%;
• атмосферное давление (84—106,7) кРа [(630—800) mm Hg ].

Рабочие условия применения магазина Р 4831:

• температура окружающего воздуха (20±5) °С;
• относительнаявлажность воздуха от 25 до 80% в рабочем диапазоне температур;
• атмосферное давление (84—106,7) кРа [(630—800) mm Hg].

Комплект поставки

• Прибор Р4831 – 1 шт.
• Щетка поверочная — 2 шт.
• Шайба (диаметр 7х0,5мм) — 4 шт.
• Паспорт 2.704.001ПС — 1 шт.

Рис.1 Схема электрическая принципиальная
