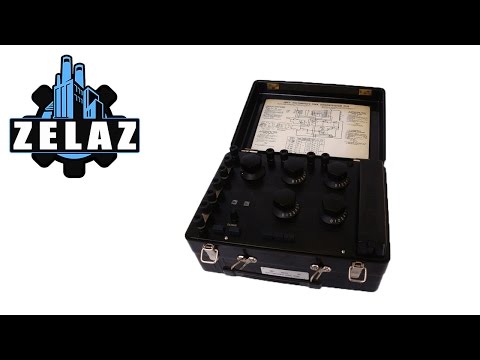

Магазин сопротивлений Р333
В наличии
Наличие на складе на 20/11/2024. Количество может отличаться от сегодняшнего
Производитель:
33050 р.₽
Доставка в:
Возможно
от 1 дня
2994 ₽ *
* - Ориентировочная стоимость, уточняйте у менеджера
Гарантия
Гарантия на товар -
12 месяцев
. Возврат возможен при поломках в период гарантийного срока и обсуждается с менеджером
Измерительный мост постоянного тока Р333 применяется для определения места повреждения кабеля, замера асимметрии проводов, измерения электрического сопротивления, может использоваться как магазин сопротивлений.
Область применения моста Р333
Мост постоянного тока Р333 используют для:
- измерения сопротивлений по схеме одинарного моста;
- определения места повреждения кабеля посредством петли Варлея;
- определения места повреждения кабеля посредством петли Муррея;
- измерения асимметрии проводов;
- использования в качестве магазина сопротивлений.
| Характеристики | Значение |
| Сопротивление ступени старшей декады плеча сравнения моста | 1000 Ом |
| Сопротивление плеч отношения | не менее 1 Ом |
| Начальное сопротивление магазина сравнительного плеча, т.е. сопротивление при установке всех декад переключателей на нулевые показани | не привышает 0,02 Ом |
| Пределы измерений: | |
| 1 | до 99990 Ом (класс точности: 0,5); |
| 1*10-1 | 0,9999 Ом (класс точности 1,0); |
| 5*10-3 | 0,0999 Ом (класс точности 15,0); |
| 100000 | 999900 Ом (класс точности 5,0). |
| Габаритные размеры | 300х230х150 мм |
| Масса | 5 кг |
Конструктивное исполнение
- Магазин сопротивления выполнен в карболитовом корпусе и имеет декадный набор величины сопротивления.
- Работает от встроенных элементов питания, ряд диапазонов допускает подключение внешнего источника питания.
- Погрешность производимых измерений зависит от измеряемого диапазона.
Условия эксплуатации
Оптимальными условиями для работы прибора являются:
- температуре окружающего воздуха от 10 до 35°С;
- относительной влажности воздуха от 25 до 80%.
Нормальная температура эксплуатации:
- (20±5)°С при работе моста в классе 0,5;
- от 10 до 35°С при работе моста в классе 1,0; 5,0.
Комплект поставки
- Магазин Р333 – 1 шт.;
- гальванические элементы – 5 шт.;
- соединительные проводники (общее сопротивление не более 0,005 Ом) – 2 шт.;
- техническое описание и инструкция по эксплуатации – 1 экз.;
- паспорт – 1 экз.
Рис.1 Электрическая принципиальная схема
