Блок преобразования индуктивности БПВИ-10
Доставка в:
Гарантия
Блок преобразования индуктивности БПВИ-10 применяется для совместной работы с одним из приборов: манометром, вакуумметром, мановакуумметром, напоромером, тягомером, тягонапоромером, дифманометром, ротаметром и служит для непрерывного пропорционального преобразования сигнала датчика взаимной индуктивности на основе дифференциально-трансформаторного преобразователя в унифицированный сигнал постоянного тока, а также обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее.
| Параметры | Значение |
| Аналоговый входной сигнал | |
| Количество аналоговых входов | 1 |
| Схема подключения датчика | четырехпроводная |
| Диапазон изменения входного сигнала | от 0 до 10 мГн от –10 до +10 мГн |
| Гальваническая изоляция | имеется |
| Характеристика линии связи: | |
| - сопротивление, не более | 5 Ом |
| - емкость | 0,02 мкФ |
| Основная приведенная погрешность преобразования | ± 0,25% |
| Встроенный узел линеаризации сигнала датчика | имеется |
| Аналоговый выходной сигнал | |
| Количество аналоговых выходов | 1 |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм) |
| Величина пульсации выходного сигнала постоянного тока и напряжения | ± 0,25% верхней границы изменения выходного сигнала |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 14 мм |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 2 |
| Типы выходов - механическое реле (переключаемый контакт) | до 250В, 8А переменного тока при резистивной нагрузке |
| до 250В, 3А переменного тока при индуктивной нагрузке (cos=0,4) | |
| от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке | |
| Гальваническая развязка дискретных вых | между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В) |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
Напряжение питания:
| 170 .. 242 В, 50 Гц |
| 18 .. 36 В | |
| Потребляемая мощность от сети переменного тока, не более: | 6 ВА |
| Ток потребления по питанию 24В, не более: | 200 мА |
| Тип корпуса | крепление на DIN-рейку, настенное, IP30 |
| Габаритные размеры (ВхШхГ) | 115х100х110 мм |
| Масса блока | 0,6 кг |
| Температура окружающей среды | от -40°С до +70°С |
| Атмосферное давление | от 84 до 106,7 кПа |
| Вибрация с частотой / амплитудой | до 60Гц / до 0,1мм |
| Обозначение | Наименование изделия | Количество |
| ПРМК.411624.001 | Блок преобразования сигналов датчиков взаимной индуктивности БПВІ-10 | 1 |
| ПРМК. 411624.001 ПС | Паспорт | 1 экз. |
| ПРМК. 411624.001 РЭ | Руководство по эксплуатации | *) |
| 734-103 | Розетка прямая | 1 |
| 232-104/026-000 | Розетка угловая | 1 |
| 232-105/026-000 | Розетка угловая | 1 |
| 232-106/026-000 | Розетка угловая | 1 |
| 231-131 | Рычаг монтажный | 1 |
| 734-230 | Рычаг монтажный | 1 |
| *) 1 экз. при поставке любого количества изделий данного типа в один адрес | ||
Конструкция блока преобразования индуктивности
Преобразователь БПВИ-10 сконструирован по блочному принципу и включает:
- литой ударопрочный пластмассовый корпус,
- фронтальный блок передней панели с элементами обслуживания (клавиатурой) и индикации,
- блок задней части с установленными захватами для монтажа на DIN рельс.
Сетевой разъем и разъемы для подключения внешних входных и выходных цепей размещены сверху и снизу прибора.
Рис.1. Схема габаритных размеров преобразователя БПВИ-10
Работа устройства
Блок преобразования сигналов взаимной индуктивности БПВИ-10, структурная схема которого приведена на рисунке 3.5.1, представляет собой устройство непрерывного пропорционального преобразования сигнала датчика взаимной индуктивности на основе дифференциально-трансформаторного преобразователя в унифицированный сигнал постоянного тока, а также обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее.
Преобразователь БПВИ-10 работает под управлением современного, высокоинтегрированного микроконтроллера RISC архитектуры. В постоянном запоминающем устройстве располагается большое количество функций для решения задач контроля и управления. Посредством конфигурирования пользователь может самостоятельно настраивать прибор на решение определенных задач.
БПВИ-10 оснащен узлом преобразования сигнала датчика взаимной индуктивности, узлом индикации и управления, сторожевыми схемами для контроля циклов работы программы, энергонезависимой памятью EEPROM, NVRAM для сохранения пользовательских параметров конфигурации и данных.
Внутренняя программа преобразователя функционирует с постоянным временным циклом. В начале каждого цикла внутренней рабочей программы считывается значение с узла преобразования сигнала датчика взаимной индуктивности, производится считывание и обработка клавиатуры (подавление дребезга и обнаружение достоверности), прием команд и данных из последовательного интерфейса. При помощи этих входных сигналов осуществляются, в соответствии с запрограммированными функциями и пользовательскими параметрами конфигурации, все расчеты. После этого осуществляется вывод информации на дискретные выхода, индикационные элементы, а также фиксация вычисленных величин для режима передачи последовательного интерфейса. Выдача сигнала на аналоговый выход преобразователя происходит непрерывно в независимости от работы узла индикации и управления.
Рис. 2. Схема подключения БПВИ-10

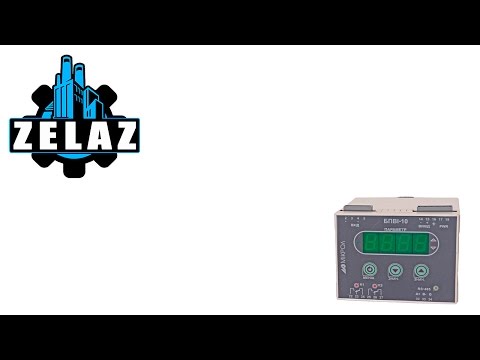

Видео
