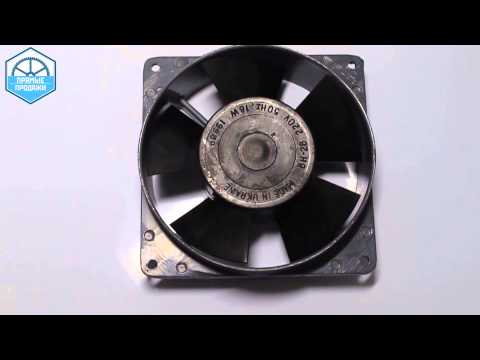

Осевой вентилятор ВН-2 предназначен для охлаждения нагревающихся узлов и снижения температуры внутри кожуха электронных устройств и блоков радиоаппаратуры, в системах управления станков с ЧПУ и других приборах и блоках управления.
Благодаря подшипникам качения надежно и тихо работает не создавая помех. Корпус вентилятора ВН-2 изготовлен из алюминиевого сплава, а лопасти - из пластика. Питание осуществляется от однофазной сети переменного тока 220В, 50Гц.
Для условий эксплуатации с повышенной влажностью используют вентилятор влагостойкого исполнения ВН-2В.
Имеет высокую надежность и простоту сборки. Данный вентилятор зарекомендовал себя еще во времена СССР.
| Питающее напряжение: | 220 В / 33 В |
| Скорость вращения вентилятора: | 2400 об./мин. |
| Показатель производительности при нулевом статическом давлении и питающем напряжении в 220 В: | 145 м/час |
| Величина статического давления при величине напряжения в 220 В: | 40 Па |
| Показатель потребляемой мощности: | 18 Вт |
| Величина потребляемого тока: | 95 мА |
| Рабочий температурный режим: | -100С … +600С |
| Величина акустических шумов: | 55 дБ |
| Продолжительность рабочего интервала на отказ: | 25 тыс. часов |
| Габариты вентилятора: | 13х13х3,95 см |
| Вес устройства: | не больше 530 грамм |
Рис. 1. Габаритные размеры корпуса
Условия эксплуатации
- обязательное заземление корпуса
- места, где выполнялась пайка во время установки, должны быть изолированы
- крыльчатку при транспортировке и использовании вентилятора нельзя подвергать ударам
- прежде, чем проводить ремонтные работы, вентилятор необходимо отключить
- каждое полугодие для профилактики проводить технологический осмотр вентилятора: пылесосом или сухой щеткой очищать от пыли крыльчатку и корпус
- при работе вентилятора должны соблюдаться требования, указанные в аэродинамических характеристиках. Кроме того, уровень издаваемого шума должен соответствовать принятым стандартам. Для этого прибор устанавливают на расстоянии 30 мм (или больше, но не ближе) от элементов устройств, которые могут создавать преграды воздушному потоку.
Маркировка
Вентиляторы данной модели маркируются так: ВН-2 220В 50Гц, где:
- ВН - Тип вентилятора.
- 2 - Конструктивное исполнение, серия.
- 220В - Напряжение питания.
- 50Гц - Частота переменного тока.
Конструкция и монтаж
Вентилятор комплектуется в прочный корпус из оцинкованной стали, лопасти производятся из легкого металла или пластика. Монтаж внутрь механизм производится под любым удобным углом. Главное условие подведение к сети электропитания.
Рис. 2. Схема вентилятора ВН-2, где:
1 - заглушка
2 - стопорная шайба
3 - ротор с крыльчаткой
4 - подшипник
5 - корпус
6 - шайба
7 - пружинная шайба
8 - втулка
Для монтажа вентилятора ВН-2В в оборудование предусмотрены 4 отверстия диаметром 4,8 мм. Подключение питания осуществляется посредством контактного разъема на корпусе, заземление устройства – с помощью специального винтового зажима. Вентилятор устанавливается в оборудовании горизонтально или вертикально, крыльчаткой вверх, или в любом промежуточном между ними положении. При установке необходимо предусмотреть ограждение или недоступность проникновения к вращающимся частям.
Рис. 3. Схема монтажа вентилятора
Периодически необходимо осматривать и проверять сопротивление изоляции вентилятора, очищать от пыли рабочие поверхности.
Периодичность замены смазки подшипников определяется условиями эксплуатации вентилятора, но не реже 5000 ч работы.
Комплектация
При заказе в комплект поставки входит сам вентилятор ВН-2 или ВН-2В на ваш выбор, а также техническая документация: руководство по эксплуатации и паспорт.
