Указатель напряжения «Контакт-55ЭМ» является переносным электронным прибором индивидуального пользования и предназначен для контроля наличия напряжения постоянного и переменного тока, приближенного определения величины напряжения, определения полярности постоянного тока, определение целостности (прозвонки) цепей, определения фазного провода(электрода) в цепях переменного тока.
| Наименование параметра, единица измерения | Значение параметра |
| Диапазон контролируемого напряжения, В | |
| переменного тока частотой 40-60 Гц | 24-380 |
| посотянного тока | 24-380 |
| Время зарядки от сети 220В, с. не более | 30 |
| Время сохранения работоспособности указателя после полной зарядки, ч. не менее | 24 |
| Максимальное сопротивления внешней цепи при котором обеспечивается прозвонка, кОм, н менее | 500 |
| Время нпрерывной индикации в режиме прозвнки, мин. не менее | 5 |
| Электроческая прочность изоляции корпуса, В. | 1000 |
| Одноминутное испытание напряжения на щупах при проверке работоспособности указателя, В | 600 |
| Значение тока, протекающего через указатель при напряжении 380В+20%, мА не более | 10 |
| Минимальное переменное напряжение работы звукового сигнала, В не более | 24 |
Исполнение Контакта-55ЭМ

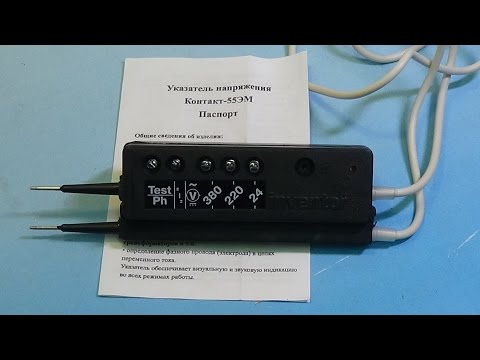

Основными элементами контрольно-измерительного прибора являются главный и вспомогательный щупы, которые контактируют друг с другом изолирующим проводником. Основной щуп визуально больше дополнительного. На нём размещается колодка с пятью красными светодиодами и штыревым электродом “Ph”.
Первый по порядку индикатор имеет маркировку Test/Ph. Он начинает светить при выполнении операций прозвонки и выявлению фазы, когда электрод чувствует фазу и наличие напряжения в цепи. Ниже находится светодиод, подписанный “-“. Он помогает определить вид тока, протекающий в цепи. Работающий индикатор говорит об переменном напряжении, потухший — об постоянном.
Светодиодный индикатор напряжения может показывать значения 380, 220 и 24 V, отображая примерные показатели тока. Эксплуатация штыревого электрода “Рh” производится в режиме работы “определение фазы”. На вспомогательном щупе размещены крепежи, дающие возможность устанавливать его на основном щупе при перемещении. Корпуса щупов выполнены из удароустойчивого материала - цветного полистирола. В собранном положении расстояние между щупами схоже с промежутком между контактами розеток, что облегчает эксплуатацию прибора.
Рис.1. Электрическая схема указателя «Контакт-55ЭМ»
Функциональные возможности
Указатель "Контакт-55ЭМ" позволяет:
- контролировать наличие/отсутствие переменного/постоянного тока;
- проверять целостность электрических цепей и полупроводниковых устройств (тиристоры, диоды), обмотку реле, электродвигателей и т.п.;
- определить приближенное значение контролируемого напряжения;
- определить фазный провод (электрод) в цепи переменного тока.
Указатель напряжения осуществляет звуковой и визуальный сигнал при работе в любом режиме.
Комплектация
- Паспорт с инструкцией по использованию и техническим описанием;
- Указатель напряжения «Контакт – 55ЭМ»
Срок гарантии со дня использования – 2 года. Со дня отправки товара потребителю не больше 2.5 лет. Контакт – 55ЭМ создан с требованиями ТУ У 19463435 006-95.
