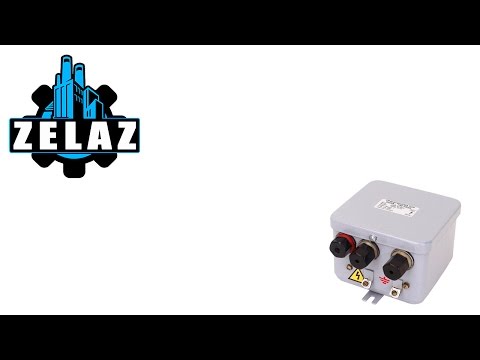

Трансформатор розжига ОС33-730

Трансформаторы розжига ОС33-730 применяются для зажигания путем дугового искрообразования легкофракционного жидкого и газообразного топлив в технологических теплопроизводяших установках (теплогенераторах, котлоагрегатах, обжиговых печах и т. д.). Трансформаторы с естественным воздушным охлаждением используются для работы от сети однофазного переменного тока с номинальным напряжением 220 В частоты 50-60 Гц.
Рассчитаны для работы в местах, защищенных от прямого попадания солнечной радиации и воды (категория размещения 2 по ГОСТ 15150-69).
Температура окружающей среды от минус 60°С до плюс 40°С, относительная влажность воздуха не более 80% при 20°С.

Рис.1. Схема габаритных размеров трансформатора ОСЗЗ-730

Маркировка трансформатора ОСЗЗ-730

Трансформаторы маркируются так: ОС33-730, где:

• О - однофазный трансформатор;
• С –сухой;
• З - зажигающий трансформатор;
• З - защищенный  в металлическом корпусе.

Техника безопасности и меры предосторожности при эксплуатации

• Эксплуатация изделий производится с использованием прилагающейся инструкции, также производителем рекомендовано придерживаться "Правил техники безопасности при эксплуатации электроустановок потребителей" и "Правил устройства электроустановок". Помимо этого при использовании трансформатора должны соблюдаться действующие на предприятии рекомендации и требования противопожарной безопасности и техники безопасности.
• Перед использованием безопасность трансформатора обеспечивается надежным заземлением. Помимо специального крепления устройства, расположенного на заземленной панели металлической, к трансформатору необходимо присоединять заземляющий проводник.
• Производить чистку агрегата, наружной части изделия и изоляторов, осуществлять затяжку накидных гаек и контактов разрешается только при полном выключении трансформатора.

Подготовка трансформатора к эксплуатации

• После транспортировки агрегат необходимо полностью распаковать, проверить целостность корпуса, отсутствие внешних механических повреждений, сколов на вводах и трещин на поверхности трансформатора розжига.
• Затем следует провести проверку сопротивления изоляции между корпусом изделия и вводами НН. Для проверки используется мегомметр. Показатель сопротивления изоляции должен быть не ниже 2 МОм.
• Для подключения электропитания к трансформатору и для подключения нагрузки используются следующие провода:
  • Для подключения к сети трансформатора используется провод с алюминиевыми или медными жилами, сечение которого должно находиться в диапазоне от 0,5 мм² до 2,5 мм².
  • При подключении к трансформатору нагрузки используется высоковольтный специальный провод.

Порядок установки и крепления трансформатора

1. При установке трансформатора нужно подобрать подходящее для эксплуатации устройства место.
2. Установка агрегата на рабочем месте производится в соответствии с настоящими рекомендациями и требованиями технического паспорта.
3. Кабель заземления посредством винта М4 с шайбой подключается к заземляющей шине.
4. К высоковольтному вводу устройства с обозначением "7кВ" кабелем подключается свеча зажигания. Для это с высоковольтного ввода "7кВ" скручивается гайка и снимается кольцо уплотнения. Затем на дне уплотнительного кольца с помощью острого инструмента (шила, отвертки) создается небольшое отверстие. На высоковольтный кабель сначала надевается гайка, затем кольцо уплотнения, которое располагается конусом к изолятору. Высоковольтный провод вставляется в отверстие ввода "7кВ", при этом провод должен насаживаться на острие контакта с небольшим усилием. Провод примерно на 3-4 мм должен войти в изолятор. После этого нужно плотно закрутить гайку. Важно! Если между контактом изолятора и высоковольтным кабелем соединение будет неполноценным, то есть риск возникновения искрообразующей дуги внутри изолятора, что влечет поломку трансформатора.
5. Далее к заземляющему винту необходимо подключить второй электрод свечи зажигания.
6. К сети питания трансформатор розжига подключается посредством двужильного кабеля или провода двужильного с жилой заземления. Кабель питания подключается к вводам с обозначением 220В.
7. Монтаж проводов выполняется вниз петлей от вводов, чтобы исключить возможность протекания по проводам жидкости к трансформатору, а также избежать возникновения короткого замыкания.
8. Включение трансформатора розжига производится толчком на предельное напряжение.

Техническое обслуживание и профилактические работы

• Профилактические действия по проверке трансформатора розжига должны производиться ежегодно. Технический осмотр включает следующий комплекс мер:
  • проверка вводов на отсутствие сколов и трещин;
  • очистка вводов от пыли и других загрязнений ветошью;
  • проверка качества и надежности элементов заземления;
  • укрепление защитных гаек на вводах и контактных зажимов;
  • проверка надежности контактов в узлах соединений;
  • проверка сопротивления изоляции обмотки НН относительно корпуса трансформатора;
  • проверка полости изолятора, очистка при необходимости.
• Через 48 месяцев эксплуатации устройства следует (при необходимости) заменить кольцо уплотнения на кольцо, присутствующее в комплектации трансформатора.

Комплектация

При заказе в комплект поставки трансформатора входит:

• трансформатор розжига серии ОС33;
• уплотнительное кольцо;
• технический паспорт;
• руководство по эксплуатации.
