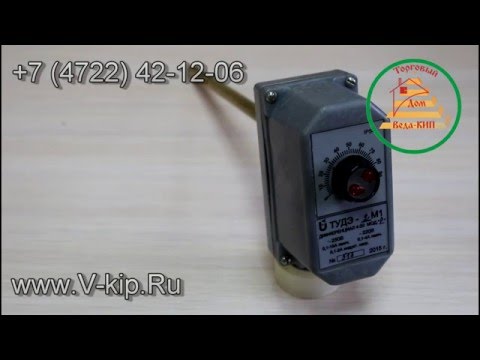

Терморегулятор ТУДЭ-4М1

Терморегулятор ТУДЭ-4М1 применяется во всех отраслях промышленности для регулирования температуры жидких и газообразных сред.

Конструкция регулятора температуры

Рис. 1. Схема устройства регулятора ТУДЭ-4М1, где:
1 – трубка чувствительная; 2,5 – стержень; 3 – трубка; 4,6 – втулка; водок; 7 – плата; 8 – устройство контактное; 9 – винт задания; 10 – рычаг; 11 – винт дифференциала; 12 – панель клеммная; 13 – корпус; 14 – гайка; 15 – прокладка; 16 – винт заземления; 17 – рычаг с контактами; 18 – рычаг; 19 – пружина; 20 – тарелка; 21 – по 22 – втулка; 23 – гайка; 24 – крышка; 25 – шкала; 26 – ручка; 1 – крышка; 24 – не показана.

Дилатометрический элемент состоит из чувствительной трубки 1, втулки 4, стержней 2, 5 и трубки 3. На свободном конце стержня 5 крепится плата 7 с контактным устройством 8. Контактное устройство состоит из клеммной панели 12, рычагов с ножевыми опорами 10 и 18, пружины растяжения 19, рычага с контактами 17 и винта дифференциала 11. Контактное устройство 8 крепится на стержне с помощью двух гаек и втулки 6. При изменении температуры регулируемой среды изменяется длина чувствительной трубки 1, что вызывает продольное перемещение стержней 2 и 5 совместно с контактным устройством 8.Рычаг 10 упирается в винт задания 9 и замыкает или размыкает контакты. Узел винта задания состоит из винта задания 9 и втулки 22. На винте задания укреплен поводок 21. Своим выступом поводок входит в паз тарелки 20, которая крепится к крышке 24. Корпус 13 крепится к втулке 4 гайкой 23. Поворотом ручки 26 по шкале 25 устанавливают нужную, регулируемую температуру.

Рис.2. Схема габаритных размеров ТУДЭ-4М1

Структура условного обозначения

Терморегулятор ТУДЭ маркируется так: ТУДЭ-ХХМ1"Х",где

• ТУДЭ - Устройство терморегулирующее дилатометрическое электрическое,
• 4 - номер модификации,
• М1 - индекс модернизации,
• "Х" - тип контактов:
  • "Р" - размыкающие,
  • "З" - замыкающие.
