TECH ST-28 Sigma регулятор применяется для контроля заданной температуры теплоносителя на выходе из котла, при помощи изменения и поддержания необходимой скорости вращения вентилятора.
| Параметры | Значения |
| Питание | 230 В / 50 Гц +/- 10 |
| Расход мощности | 4 Вт |
| Окружающая температура | 5 ÷ 50 ° С |
| Нагрузка на выходе насоса Ц.О | 0,5 А |
| Нагрузка на выходе насоса Г.В.С | 0,5 А |
| Нагрузка на выходе вентилятора | 0,6 А |
| Точность измерений | 1°С |
| Регулируемый диапазон температур | 0 ÷ 85 ° С |
| Выносливость датчиков температуры | -25 ÷ 90 ° С |
| Предохранитель | 2 * 3,15 А |
| Диапазон настройки температур | 40 ÷ 80 |
Устройство и работа
Регулятор температуры ST-28,32 предназначен для котлов ЦО. Управляет насосом циркуляции воды ЦО, насосом горячего водоснабжения ГВС и надувом (вентилятором).
Если температура котла ниже Заданной, тогда регулятор находится в режиме работы, в котором надув работает беспрерывно.
Если температура котла равна или выше заданной, регулятор находится в режиме поддержки, а работа контроллера заключается во включении продувов с частотой зависимой от настроек пользователя. Время работы и перерыва продувов в режиме поддержки необходимо подобрать зависимо от вида топлива сжигаемого в котле.
Рис.1. Внешний вид TECH ST-28 Sigma регулятора, где:
- Кнопка ПЛЮС - изменение заданной температуры с уровня главного экрана, после входа в меню контроллера кнопка используется для увеличения настроек работы.
- Кнопка МИНУС - изменение заданной температуры с уровня главного экрана, после входа в меню контроллера кнопка используется для уменьшения настроек работы.
- Вход в меню контроллера, подтверждение настроек.
- Выключатель питания.
- Выход из меню контроллера, сброс настроек.
- Диод сигнализирует ручную работу.
- Диод сигнализирует работу насоса ГВС.
- Диод сигнализирует работу насоса ЦО.
- Диод сигнализирует работу вентилятора
Буква P на дисплее обозначает включенную функцию комнатного регулятора.
Настройка заданных температур ЦО и ГВС
Во время нормальной работы регулятора на ЖК-дисплее видна главная станица, на которой отображается следующая информация: текущая температура котла и заданная температура. Этот экран позволяет быстро изменить Заданную температуру ЦО при помощи кнопок ПЛЮС и МИНУС. Для изменения настроек заданной температуры ГВС необходимо нажать и придержать кнопку ВЫХОД на дисплее отобразится экран ГВС, который позволяет изменить настройки заданной температуры ГВС с помощью кнопок ПЛЮС и МИНУС. Нажимая кнопку ОПЦИИ пользователь переходит к меню. Перемещение по меню происходит при помощи кнопок ПЛЮС и МИНУС. После обозначения соответствующей функции нужно подтвердить выбор с помощью кнопки ОПЦИИ (эта кнопка используется для подтверждения изменяемых параметров). Нажатие кнопки ВЫХОД позволяет выйти из выбранной функции (дна уровень главного экрана) или сбросить настройки.
Комплект поставки
- ST-28 Sigma контроллер - 1 шт,
- Инструкция по эксплуатации - 1 экз,
- Транспортировочная тара - 1 шт.

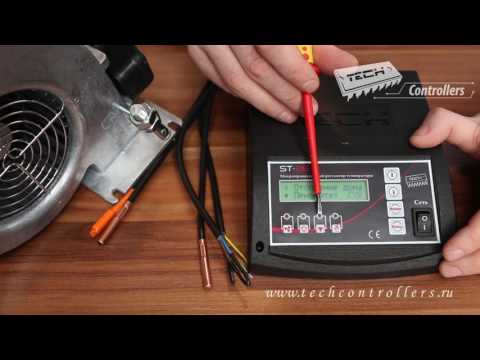

Видео
