Реле МРДР-32
Доставка в:
Гарантия

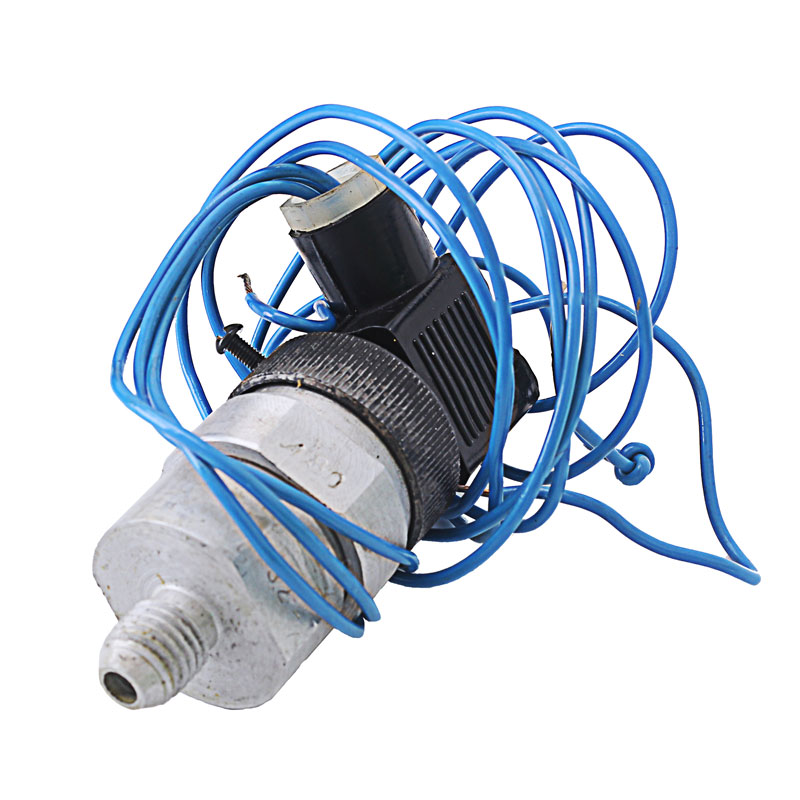

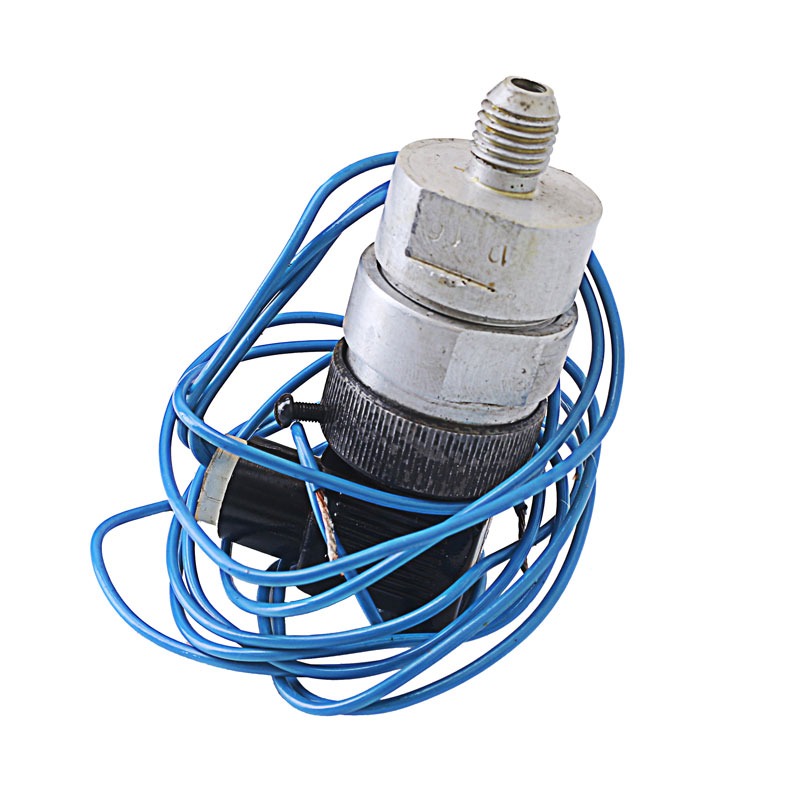

Реле давления малогабаритное МРДР-32 служит для регулировки величины давления.
Реле МРДР-32 эксплуатируется в смазочных механизмах различных систем, кузнечно-прессовой аппаратуре, станках и иных установках, которые используют минеральное масло с показаниями кинематической вязкости и температуры 10 – 600 мм2/с и 5°C - 50°С соответственно.
Устройство и работа
Состав прибора:
- Корпус.
- Шайба для упора.
- Крышка.
- Верхний и нижний вкладыши.
- Поршень.
- Мембрана.
- Пружина.
- Шток.
- Микропереключатель.
- Изолированные кабели.
Устройство оснащено регулировочной гайкой, упором и фиксатором крышки, который предотвратит защемление упоров при сборке реле.
На корпусе устройства установлен резьбовой штуцер для подключения к необходимой магистрали. На крышке есть отверстие с резьбой для подсоединения металлорукава.
Принцип работы реле: рост давления масла в системе способствует прогибу мембраны, которая сжимает пружину и приводит к воздействию фиксатора на микропереключатель. Он включается и после этого упорная шайба начинает надавливать на корпус устройства.
При уменьшении давления масла в системе пружина начинает сжиматься и возвращать поршень в изначальное состояние. Микропереключатель отключается. Настраивать реле на определенное значение давления можно посредством вращения регулировочной гайки: движение по часовой стрелке устанавливает большее давление.
Основные неисправности в работе реле МРДР-32 могут быть устранены перенастройкой устройства, заменой мембраны или микропереключателя.
Технические характеристики
Интервал давлений, МПа | 0,63 – 3,2 |
Номинальная величина давления, МПа | 3,2 |
Допустимая погрешность срабатывания, % | ±10 |
Напряжение питания, В | 24 DC |
Ток на выходе реле, А | 0,5 |
Частота включений в мин | ≤2 |
Масса, кг | 0,2 |
Габариты, мм | 50 – диаметр 85 – высота |
