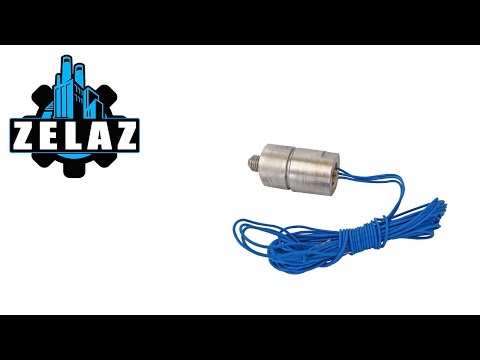

Реле давления МРД-25

В наличии

Наличие на складе на 22/11/2024. Количество может отличаться от сегодняшнего

Производитель:

НЗСФО, ПАО

В корзину

info@avtarkia.com

Доставка в:

Самовывоз из терминалаВозможно

Доставка транспортной компаниейот 1 дня

Стоимость доставки за 1 кг (куб.м) -

2994 ₽ *

* - Ориентировочная стоимость, уточняйте у менеджера

Гарантия

Гарантия на товар -

12 месяцев

. Возврат возможен при поломках в период гарантийного срока и обсуждается с менеджером

Описание
Документация

Реле давления МРД-25 предназначено для контроля давления в смазочных системах кузнечно-прессового оборудования, станков и других машин, работающих на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм²/с (сСт) при температуре масла от +5°С до +50°С и температуре окружающей среды от +1°С до +40°С.

Инженерами разработано два вида данного реле:

первое – нерегулируемое – МРД
второе – нерегулируемые – МРДР

Технические характеристики
Параметр	Значение
Тип реле давления	нерегулируемый
Номинальное давление, МПа	2,5
Диапазон регулирования давления, МПа	–
опускаемая погрешность срабатывания, %, не более	±10
Напряжение питания постоянного тока, В	24
Длительный ток выходных контактов реле, А	0,5
Частота включений в минуту, не более	2
Масса, кг, не более	0,15

Конструкция и работа

Реле давления состоит из корпуса, мембраны, вкладыша нижнего, пружины, штока, поршня, упорной шайбы, микропереключателя, вкладыша верхнего, крышки и изолированных проводах, припаяных к общему, нормально открытому и нормально закрытому контактам микропереключателя.

Работа достижении заданный отметки давления реле подает сигнал на устройство контроля или на другой прибор.

"Схема габаритных размеров реле МРД"

Рис. 1. Схема реле давления МРД

Условные обозначения

Реле давления не регулируемое МРД-25 УХЛ4 – умеренный климат;
Реле давления регулируемое 04.1 – тропический климат
