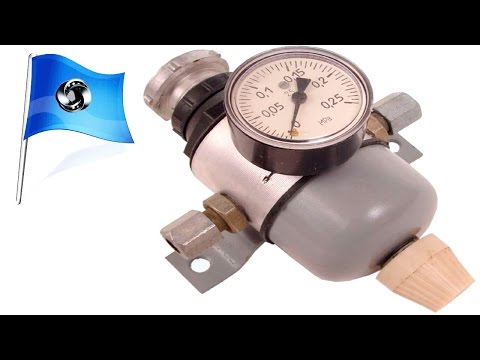

Редуктор давления РДФ 3-1
Доставка в:
Гарантия
Редуктор давления РДФ 3-1 предназначен для регулирования и автоматического поддержания давления воздуха, необходимого для питания приборов и средств автоматизации, а также очистки его от пыли, масла и влаги.
| Максимальный расход воздуха | 1,6м3/ч |
| Допускаемое давление питания | 0,25-0,8 МПа |
| Допускаемое отклонение выходного давления при температуре окружающего воздуха (20±5) °С, МПа, при изменении: | |
| Входного давления воздуха от 0,25 до 0,8 МПа | 0,008 кгс/см2 |
| Расхода воздуха от 0,15 до 1,6 | 0,01 м3/ч. |
| Отклонение выходного давления при изменении темпера-туры окружающей среды на каждые 10 °С | 0,002МПа |
| Габаритные размеры с манометром | 140х115х98мм |
| Габаритные размеры без манометра | 140х115х64 мм |
| Масса с манометром | 0,71 кг |
| Масса без манометра | 0,64кг |
| Загрязнённость воздуха после редуктора, не ниже класса по ГОСТ 17433(степень очистки) | 3 |
Неисправность | Причина | Способ устранения |
При подаче давления на вход редуктора до настройки или во время его работы наблюдается чрезмерная утечка воздуха из отверстия в колпачке. Выходное давление высокое и не поддается настройке Выходное давление упало и при дополнительном вворачивании ручки настройки не поднимается Отклонение выходного давления выше регламентируемого; из отверстия в колпачке чрезмерно вытекает воздух | Конический клапан вышел из гнезда предохранительного клапана Упало давление в питающей сети или засорились входные каналы редуктора В гнездо предохранительного клапана попали механические частицы или нарушилась чистота кромки гнезда предохранительного клапана | Снимите редуктор, вскройте его нижнюю часть, отделите шпиндель с фильтром и переустановите конический клапан Устраните причину падения давления в сети или прочистите каналы на входе редуктора Вскройте верхнюю часть редуктора, извлеките мембрану и прочистите гнездо предохранительного клапана; при наличии раковин на кромке гнезда подшлифуйте его. При сборке редуктора следите за правильной кладкой мембраны |
Модификации
- РДФ 3-1
- РДФ 3-2
Конструкция РДФ 3-1, РДФ 3-2
Редуктор РДФ 3-1 - комбинированный малогабаритный прибор, в котором очищается воздух при прохождении через фильтр 9 (рис. 1), состоящий из ультрасупер-тонкого стеклянного волокна, и регулируется давление воздуха с автоматическим поддержанием его на заданном уровне. Давление воздуха понижается за счет дросселирования его в зазоре между коническим клапаном б и седлом в основании 7, который образуется во время работы прибора.
Автоматическое регулирование выходного давления основано на уравновешивании им силы сжатия пружины 2 при помощи воздействия на мембрану 5. При нарушении равновесного состояния, возникающего из-за изменения расхода или входного давления, мембрана прогибается в соответствующую сторону и воздействует на конический клапан, вызывая изменение зазора между ним и седлом. Благодаря этому количество воздуха, поступающего в камеру выходного давления, изменяется так, что оно восстанавливается до прежней величины с небольшим отклонением, обусловленным новым равновесным положением мембраны и соответственно новой силой сжатия пружины. При чрезмерном повышении выходного давления срабатывает предохранительный клапан 4, выпуская излишек воздуха через отверстие в колпачке 1 в атмосферу.
Рис. 1. Редуктор давления с фильтром РДФ 3-1:
1- колпачок; 2 - пружина; 3 - контргайка; 4 - клапан предохранительный; 5 - мембрана; б - клапан конический; 7 - основание; 8 - шпиндель; 9 - фильтр; 10 - кожух, 11 - пробка.
Монтаж редуктора
Редуктор с фильтром монтируется только в вертикальном положении, фильтрующей частью вниз. Место установки должно быть удобным для наблюдения и обслуживания. Во избежание загрязнения соседних приборов частицами масла и грязи (при продувке) рекомендуется устанавливать редуктор в нижней части панели.
Рис. 2. Габаритно-присоединительные размеры редуктора давления с фильтром РДФ 3-1 *2отв.
Ниже установленного редуктора должно быть свободное пространство для использования приспособлений для сбора продуктов продувки. Трубки ко входу и выходу редуктора следует подсоединять так, чтобы направление движения воздуха через редуктор совпало с направлением, указываемым стрелкой, выштампованной на его основании. Трубки перед присоединением следует продуть сжатым воздухом!
Эксплуатация
Редуктор РДФ 3-1 относится к восстанавливаемым одноканальным однофункциональным изделиям. Служит для питания сжатым воздухом одного прибора или контура регулирования и рассчитан для работы при температуре окружающей среды от минус 50 до плюс 60 °С и относительной влажности до 95% при температуре плюс 35 °С и при более низких температурах, без конденсации влаги.
