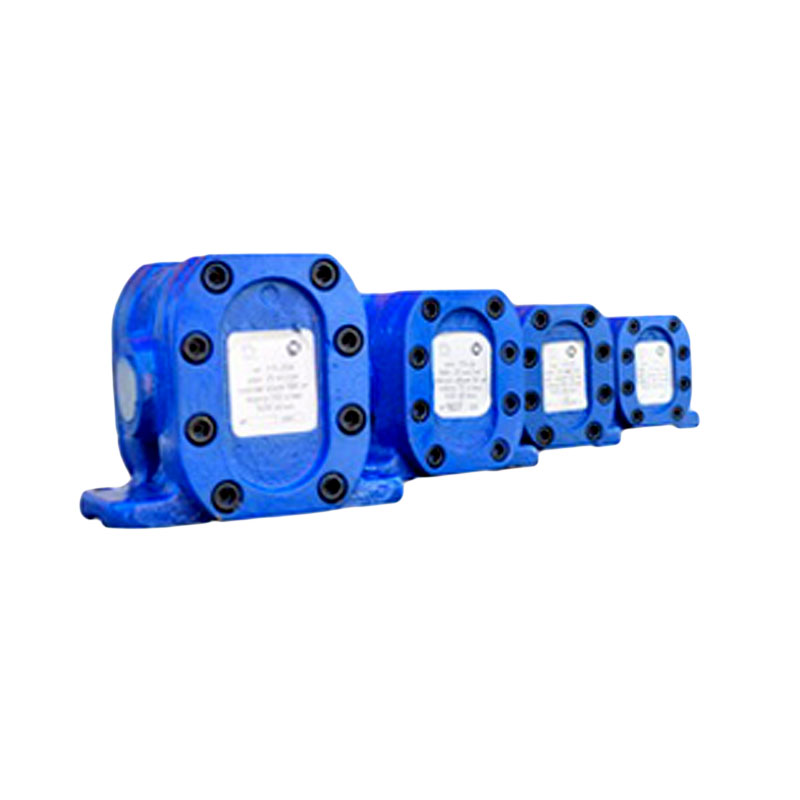

Насос Г11-22, Г11-23, Г11-24, Г11-25
Доставка в:
Гарантия
Насосы Г-11-2 предназначены для того, чтобы обеспечить нагнетание минерального масла (давление 2,5 МПа) в смазочные системы станков. Минеральное масло с вязкостью в пределах от 17 до 400 мм2/с используют насосы типа Г-11-2 в различных модификациях.
Технические характеристики
Значение параметров для типоразмеров | ||||||||
Наименование параметра | Г11-22А | Г11-22 | Г11-23А | Г11-23 | Г11-24А | Г11-24 | Г11-25А | Г11-25 |
Рабочий объем, см3 | 11,2 | 16,0 | 22,4 | 32,0 | 40,0 | 56,0 | 80,0 | 100,0 |
Номинальная подача, | 0,2 (12,3) | 0,3 (18) | 0,44 (26) | 0,64 (38) | 0,86 (51,5) | 1,22 (73) | 1,5 (105) | 2,22 (133) |
Номинальная мощность | 0,93 | 1,3 | 1,7 | 2,3 | 2,9 | 4,0 | 5,7 | 7,1 |
Масса, кг не более | 7,0 | 10,0 | 14,5 | 21,0 |
рис. 1 - Габариты насосов Г-11-2
Типоразмеры | Обозначения размеров | ||||||||||||||||
L | В | Н | h | d | d1 | B1 | b | h2 | А1 | h1 | А | С | L | d3 | L | h2 | |
Г11-22А Г11-22 | 125 | 130 | 115 | 60,5 | КЗ/4" | К1/2" | 94 | 5 | 16 | 110 | 80 | 38 | 62 | 35 | 9 | 23 | 16 |
Г11-23А Г11-23 | 155 | 140 | 130 | 67 | 110 | 6 | 16 | 114 | 90 | 60 | 85 | 30 | 18 | ||||
Г11-24А Г11-24 | 180 | 180 | 150 | 74 | К, 1/4" | КЗ/4" | 135 | 6 | 16 | 146 | 100 | 63 | 100 | 46 | 13 | 30 | 22 |
Г11-25А Г11-25 | 205 | 200 | 175 | 85,5 | К, 1/2" | К, 1/4" | 155 | 8 | 17 | 166 | 118 | 75 | 110 | 40 | 28 |
