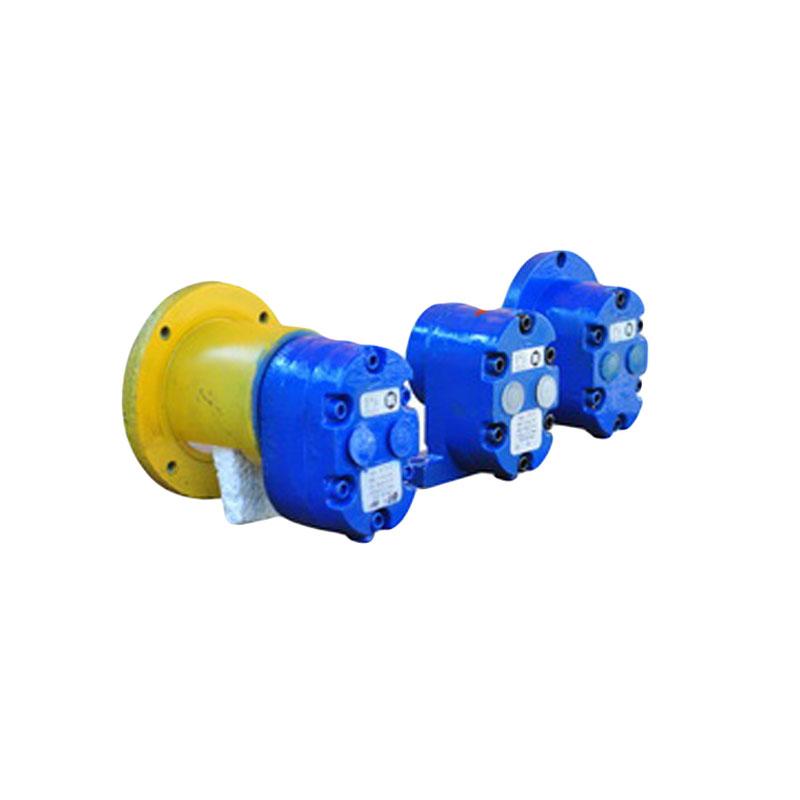

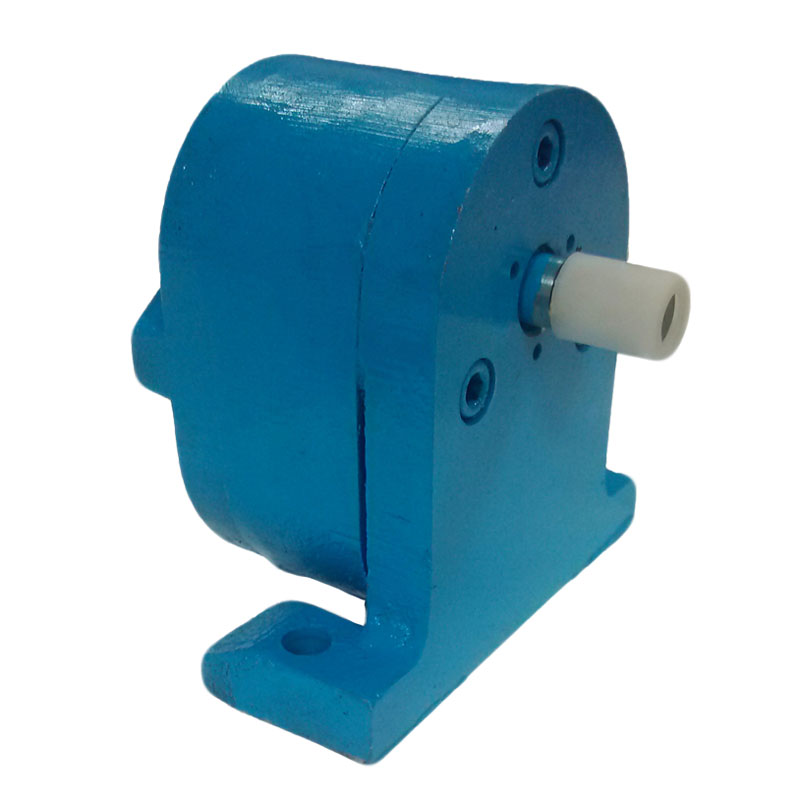

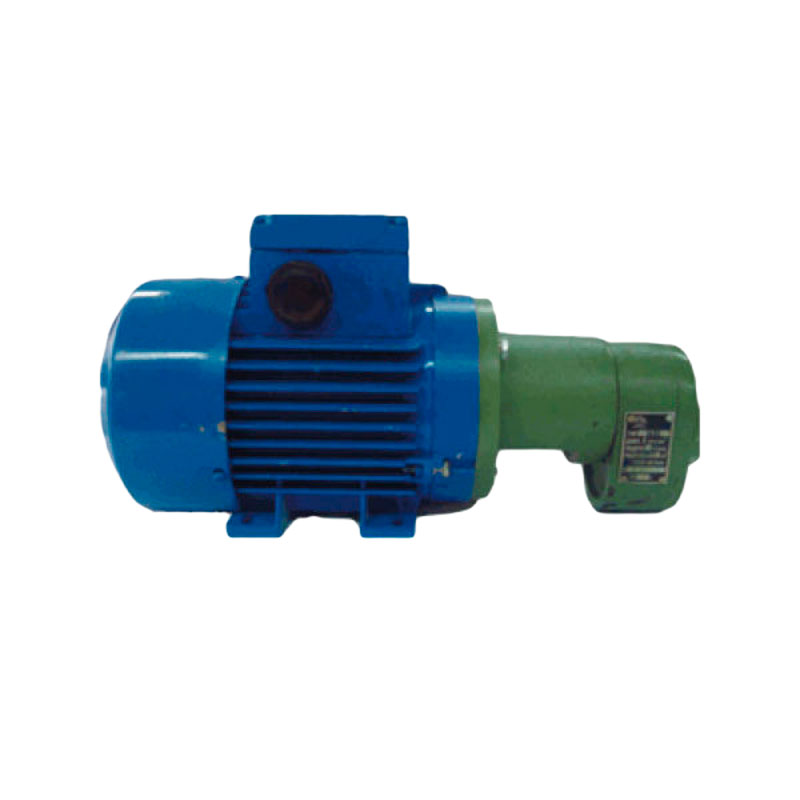

Насос Г-11-1
Доставка в:
Гарантия
Насосы серии Г11-1 используются для подачи масла потоком в смазочные системы различных станков и приборов. В насосах этого типа должно использоваться только минеральное масло.
Модификации
- АГ11-11
- АГ11-11А
- АГ11-11-1
- АГ11-11А-1
- ВГ11-11
- ВГ11-11А
- Г11-11А
- Г11-11
Конструкция
рис. 1 - Конструкция Г11-1
Шестеренный насос Г11-1 включает в себя (рис. 1):
- крышка;
- шестерня;
- ось;
- ведущий вал;
- шестерня;
- корпус.
Технические характеристики
Значение параметров для типоразмеров | ||||||||
Наименование параметра | АГ11-11 | АГ11-11А | АГ11-11-1 | АГ11-11А-1 | ВГ11-11 | ВГ11-11А | Г11-11А | Г11-11 |
Рабочий объем, см3 | 5,0 | 8,0 | ||||||
Номинальная подача, не более дм3/см (л/мин) | 0,083 (5) | 0,133 (8) | ||||||
Номинальная мощность насоса, кВт | 0,140 | 0,210 | ||||||
Масса, кг не более | 2,8 | 3 | ||||||
Допустимая вязкость масла | 283-323 К | |||||||
| Номинальное давление нагнетания | 0,5 МПа | |||||||
рис. 2 - Размеры АГ11-11, АГ11-11А
Типоразмеры | Обозначение размеров | ||
l | L | d | |
АГ11-11А | 81 | 121 | К1/4" |
АГ11-11 | 86 | 127 | КЗ/8" |
рис. 3 - Габаритные размеры ВГ11-11, ВГ11-11А
Типоразмеры | Обозначение размеров | ||
l | L | d | |
ВГ11-11А | 81 | 121 | К1/4" |
ВГ11-11 | 86 | 127 | КЗ/8" |
рис. 4 - Размеры Г11-11, Г11-11А
Типоразмеры | Обозначение размеров | |
I | d | |
Г11-11А | 81 | К1/4" |
Г11-11 | 86 | КЗ/8" |
рис. 5 -Габаритные размеры АГ11- 11-1, АГ11- 11А-1
Типоразмеры | Обозначение размеров |
L | |
АГ11-11А-1 | 81 |
АГ11-11-1 | 86 |
