Микроманометр ММН-2400 (5)-1,0
Доставка в:
Гарантия
Микроманометр ММН-2400 (5)-1,0 является высокоточным измерительным жидкостным многодиапазонным прибором, предназначенным для измерения избыточного, вакуумметрического давлений и разности давлений газов, газовых смесей, неагрессивных к стали, сплавам олова, латуни или полиэтилену в пределах до 2400 Па (240 кгс/м2) при статическом давлении не более 10000 Па (1000 кгс/м2).
| Параметры | Значения |
| Верхний предел измерения | от 0,6 до 2,4 кПа |
| Диапазон температуры жидкости | 10 … 35 °С |
| Погрешность измерения | +/- 1% |
| Количество фиксируемых положений наклона трубки | 5 |
| Тип заполняемой жидкости | этиловый спирт |
| Удельный вес спирта | 0,8095 г/см3 |
Принцип действия
Работа микроманометра многопредельного наклонного ММН-2400(5)-1,0 заключается в том, что интересующее давление газовое (или их разность) компенсируется за счет давлений столбца этилового спирта, образующегося внутри наклоненной трубки (т.к. в трубке создается меньше давления). При таких критериях уровень этилового спирта внутри растет, а внутри резервуара понижается. Таким образом, измеряемое давление уравновешивается давлением столба рабочей жидкости. Рабочей жидкостью в приборе является этиловый ректификованный спирт (в комплект поставки не входит).
Реальные значения искомых величин Нд пропорционально столбцу спиртовому, который видим Нв внутри мерительной трубки определяется формулой: Нд=К•Нв (Па),
где К — константа приборов, величина, указываемая на дуге пятипредельного микроманометра.
| Величина константы — К | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | |
| Верхний предел измерения: | Па | 600 | 900 | 1200 | 1800 | 2400 |
| кгс/м2 | 60 | 90 | 120 | 180 | 240 | |
| Цена наименьшего деления шкалы: | Па | 2 | 3 | 4 | 6 | 8 |
| кгс/м2 | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | |
Конструкция
Шкальность микроманометров промаркирована сверху мерительной трубочки.
В основании наклонного микроманометра ММН2400 расположена плита, на ней закреплен цилиндрообразной формы закрытый резервуар, на резервуаре расположены: 3-х ходовой кран, пробка (закрывающая отверстие для заливки и слива рабочей жидкости) и контроллер нулевого положения мениска. В основании при помощи шарнира прикреплен кронштейн со стеклянной мерительной трубкой. Для того, чтобы установить нужный угол наклона на основании есть сектор, в котором находятся отверстия для фиксирования, 5 штук. Напротив каждого отверстия написаны значения масштаба микроманометра.
Рис.1. Схема габаритных размеров микроманометра ММН-2400 (5)-1,0

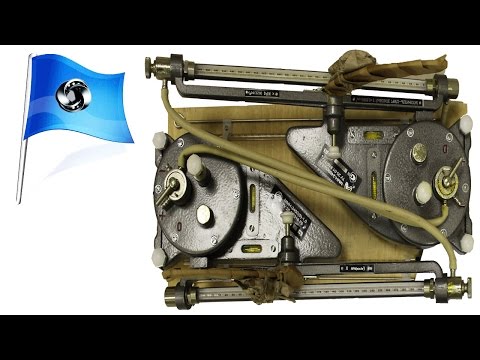

Видео
