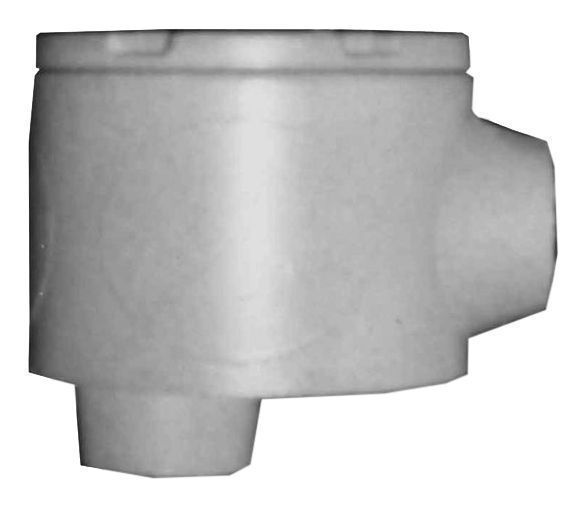

Коробка алюминиевая взрывозащищенная КУА-20

• Маркировка взрывозащиты: 1 ExdIICT6
• Степень защиты оболочки коробки- IP54
• Номинальное напряжение- 660В
• Габаритные размеры 126х90х74мм
• Вес 0,80кг
• На корпусе имеются 2 патрубка с присоединительными отверстиями для трубной резьбы проходным диаметром 20мм

Назначение:

Коробка алюминиевая взрывозащищенная серии В типа КУА-20 предназначена для выполнения соединений и ответвлений проводов и кабелей с алюминиевыми и медными жилами в стальных водо-газопроводных трубах (по ГОСТ 3262) в электросетях переменного и постоянного тока с номинальным напряжением до 660В включительно, прокладываемых во взрывоопасных зонах всех классов.



Вид климатического исполнения коробки УХЛ1 по ГОСТ 15150.

Коробки КУА-20 выпускаются по техническим условиям ТУ 3464-020-01403993-95.



Технические характеристики:

Коробка типа КУА-20 имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты «Взрывонепроницаемая оболочка» и соответствует требованиям ГОСТ Р 51330.0 и ГОСТ Р 51330.1 для электрооборудования группы II по ГОСТ Р 51330.0.

Коробка имеет свидетельство о взрывозащите № СТВ-039.02 в соответствие с имеющей место маркировкой 1ExdIICT6 по ГОСТ Р 51330.0-99, Сертификат Соответствия № РОСС RU.ГБ.04.В00733, а так же Разрешение Ростехнадзора России № РРС 00-24755 на применение настоящего изделия.Коробка является взрывоустойчивой (выдерживает гидравлическое давление 1,5 Мпа в течение времени не менее 10Сек. В соответствии с ГОСТ Р 51330.1 ).



Степень защиты оболочки коробки не менее IP54 по ГОСТ 14254.

Коробка сохраняет свои параметры в процессе эксплуатации транспортирования и хранения при воздействии климатических факторов внешней среды в соответствии с ГОСТ 15150 и ГОСТ 15543.1.

• Масса коробки не превышает 0.8 Кг
• Присоединительное отверстие с условно-проходным диаметром 20
• Рабочий объем коробки не менее 210 куб.см
• Окраска произведена методом полимерно-порошкового покрытия.

Устройство и состав изделия:

Коробка изготавливается из алюминиевых сплавов АК5М2, АК7, АК9М2 по ГОСТ 1583.



Коробка состоит из корпуса с патрубками для присоединения стальных водогазопроводных труб с проводами или кабелями и крышки присоединяющейся к корпусу на резьбе.



Взрывонепроницаемость коробки достигается применением взрывонепроницаемых резьбовых соединений.



Резьба трубная цилиндрическая по ГОСТ 6357 класса В диаметром G3/4” в патрубках и G 3” на корпусе и крышке коробки.
