Контроллер котла KG Elektronik SP-30 PID
Доставка в:
Гарантия
Контроллер котла KG Elektronik SP-30 PID – контролирует работу вентилятора наддува и насоса ЦО, с возможностью подключения комнатного термостата, а так же датчик выхода газов сгорания PT-1000.
SP-30 - это интеллектуальный контроллер для качественного сжигания дров, угля, торфа и отходов деревообработки. Использование нового алгоритма работы автоматики Control Smart позволяет наилучшим способом обеспечить оптимальные процессы горения/тления для получения максимального КПД котла.
| Параметры | Значения |
| Напряжение питания | 230В/50Гц |
| Потребляемая мощность | 1,5 Вт |
| Тип котла | Ручная загрузка топлива |
| Теплообменник | Водяной |
| Управление насосами | 1 |
| Датчик дымовых газов | Да |
| Выход под термостат | Да |
| Удаленное управление | Нет |
| Способ монтажа | Наружный |
| Стойкость датчиков температуры | От -10 до +120 °C |
| Работа при температуре окружающей среды | От -10 до +50 °C |
| Максимальная нагрузка на выходы | |
| Насос ЦО | До 400 Вт |
| Вентилятор | До 400 Вт |
| Функции управления вентилятором | |
| Плавная регулировка оборотов вентилятора | Да |
| Диапазон регулировки мощности вентилятора | 10-100% |
| Диапазон времени между продувами | 1-15 минут |
| Диапазон времени продолжительности продувов | 0-90 секунд |
| Функции управления температурой | |
| Диапазон измерений температуры | 0-99 °C |
| Диапазон установления температуры | 25-90 °C |
| Диапазон установления температуры угасания | 20-75 °C |
| Диапазон температуры включения насоса | 20-80 °C |
| Диапазон времени разжигания котла | 15-90 минут |
| Диапазон корректировки показаний температуры | +9/-9 °C |
| Диапазон установки гистерезиса | +1/-1 °C |
| Функции защиты и режимы работы | |
| Функция "АНТИ СТОП" | В не отопительный период включает насос каждый 14 день на 15 секунд |
| Функция "АНТИ ЗАМЕРЗАНИЕ" | Включает насос при температуре ниже 5 °C |
| Сигнализация аварийной тревоги | Да |
| Диапазон установления температуры тревоги | 70-99 °C |
Подключение контроллера
Контроллер для твердотопливного котла устанавливается непосредственно на котельное оборудование или в другом удобном месте с учетом длины проводов. Насос и вентилятор подключаются с помощью кабелей питания (в комплекте). Температурные датчики монтируется в специальную гильзу или к трубе. Датчики необходимо монтировать сухими без применения масла, воды и прочих жидкостей.
Функциональные возможности
- Контроль работы насоса ЦО;
- Контроль работы вентилятора;
- Встроенная функция Control Smart;
- Несколько режимов управления турбиной наддува;
- Функция защиты от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
- Функция защиты насоса ("АНТИ СТОП");
- Режим ручного управления;
- Функция корректировки температуры;
- Опция периодической продувки;
- Возможность подключения выносного термостата;
- Возможность подключения датчика дымовых газов РТ-1000;
- Защита котельного оборудования от перегрева;
- Автоматическое сохранение настроек при перебоях электропитания;
- Звуковая сигнализация аварийных ситуаций;
- Простое и многофункциональное меню с настройками.
Рис.1 Схема подключения KG SP-30 PID

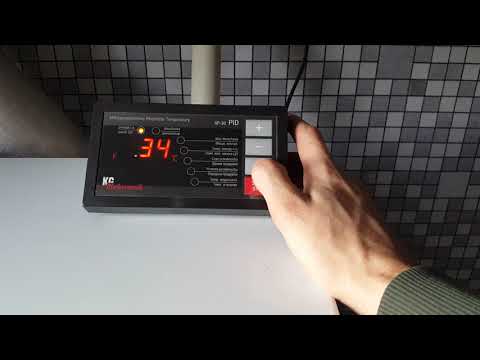

Видео
