Гидрозамок двусторонний ЗГД-10-1

Под заказ
Производитель:

Доставка в:

Самовывоз из терминалаВозможно
Доставка транспортной компаниейот 1 дня
Стоимость доставки за 1 кг (куб.м) -
2994 ₽ *
* - Ориентировочная стоимость, уточняйте у менеджера

Гарантия

Гарантия на товар -
12 месяцев
. Возврат возможен при поломках в период гарантийного срока и обсуждается с менеджером
  • Описание
  • Документация
  • Отзывы

Гидрозамок двусторонний ЗГД-10-1 используетсядля пропускания в заданном направлении рабочей среды, а также для фиксации силового органа в нужных положениях в силовых гидросистемаз и в гидросистемах управления. В гидрозамке стоит защита от теплового расширения жидкости в закрытых полостях.

Технические характеристики
НаименованиеЗначения
Время срабатывания после снятия давления, с1
Назначенный ресурс до заводского ремонта, h25000-30000 (5000)
Назначенный ресурс, h50000-60000 (10000)
Срок службы, лет10

Габариты, мм

  • ЗГД-10-1
  • ЗГД-10-4

230х60х105
230х60х87

Вес прибора в корпусе из алюминиевого сплава:

  • ЗГД-10-1
  • ЗГД-10-4



1,74
1,64

Вес в стальном корпусе, кг

  • ЗГД-10-1
  • ЗГД-10-4

3,37
3,30

Область применения

Гидрозамки используются в составе различного промышленного оборудования. Они позволяют исключить такие проблемы с гидроприводами как утечка рабочей жидкости через уплотнительные места и золотники.

Модификации

  • ЗГД-10-1;
  • ЗГД-10-3;
  • ЗГД-10-4;
  • ЗГД-20-1.

Конструкция

По своему исполнению гидрозамок представляет собой металлический узел, в корпус которого вмонтированы два штуцера. Один из них крепится к маслоподающей магистрали, а второй – к гидродвигателю. Внутри корпуса расположен гидравлический механизм, обеспечивающий запирание системы при остановке подачи масла на входной штуцер.

По конструкционному исполнению запорно-регулирующего механизма гидрозамок является двухсторонним. Конструкция двух моделей гидрозамков ЗГД-10-1 отличается между собой величиной условного прохода, который может составить 10 или 20 мм. Также модель ЗГД-10-1 владеет защитными функциями от возможного расширения рабочей жидкости вследствие нагревания. Другая модель такой защитой не владеет.

Рис.1. Габаритный чертеж двустороннего гидрозамка ЗГД-10-1
Рис.1. Габаритный чертеж двустороннего гидрозамка ЗГД-10-1

Комплект поставки

  • гидрозамок ЗГД-10-1;
  • комплект запасных частей
  • комплект резиновых уплотнительных колец;
  • паспорт.

Производитель дает гарантию на эксплуатацию гидрозамка ЗГД-10-1 (ЗГД-10--4) - 5 лет. Гарантийный срок хранения - 3 года. Для изделий народнохозяйственного назначения - 12 месяцев с момента ввода в эксплуатацию и не более 24 месяцев с момента отправки.

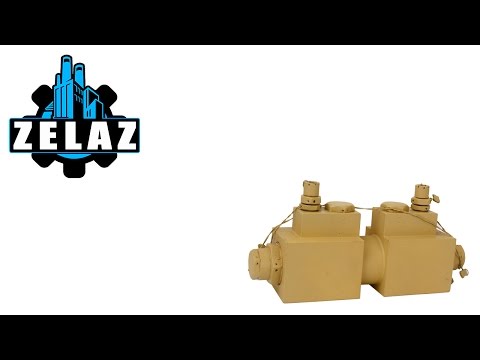

Видео
