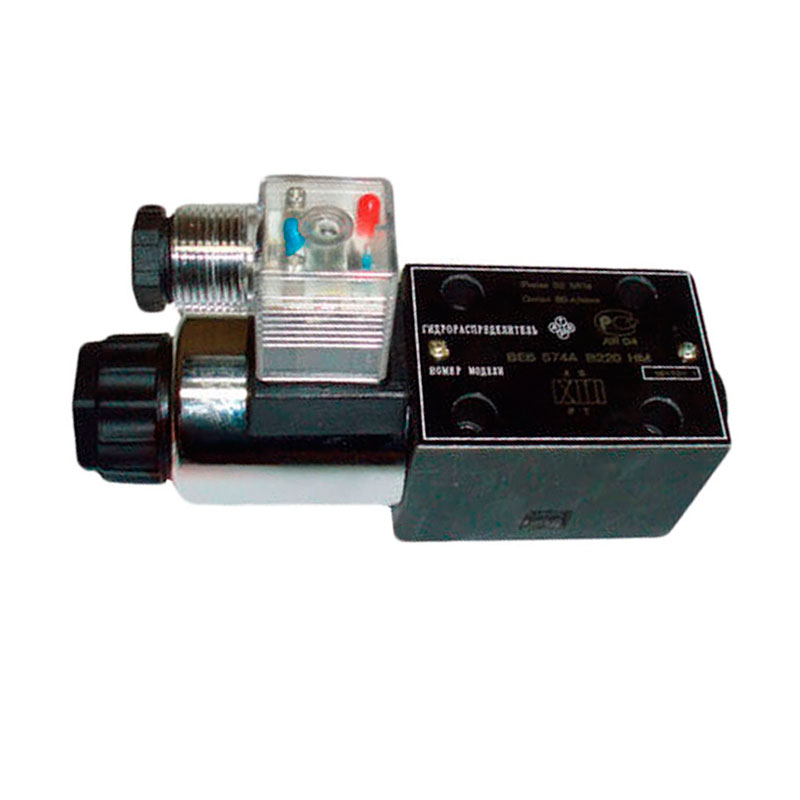

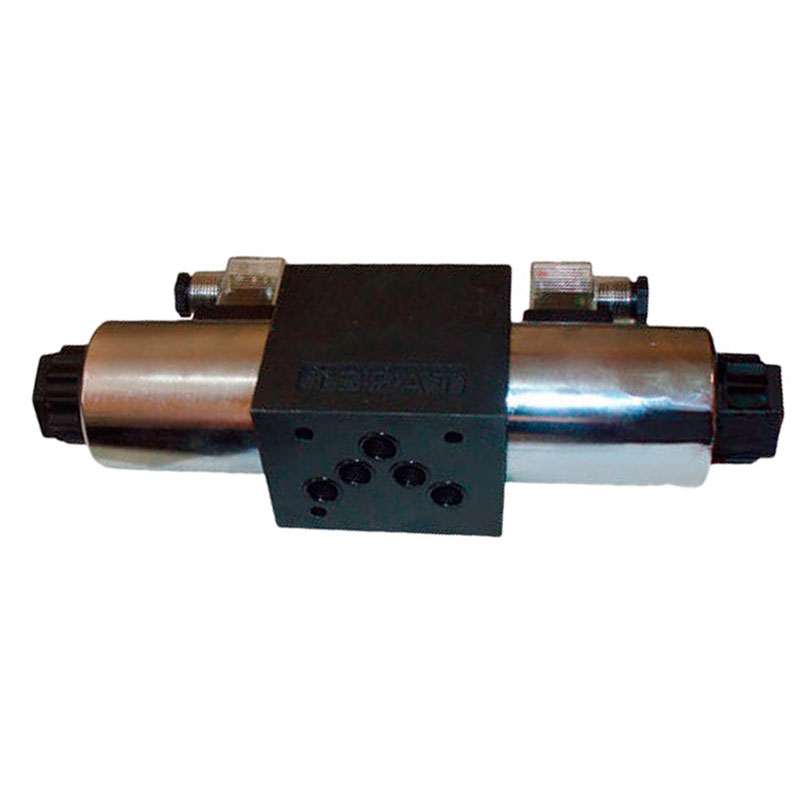

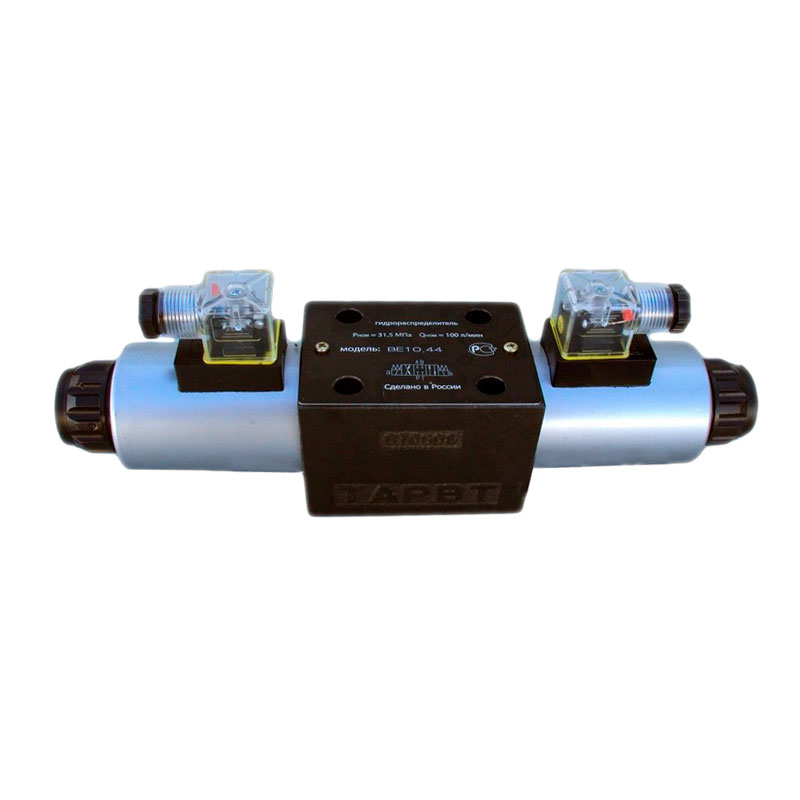

Гидрораспределитель ВЕ6, ВЕ10

Под заказ

Доставка в:

Самовывоз из терминалаВозможно
Доставка транспортной компаниейот 1 дня
Стоимость доставки за 1 кг (куб.м) -
2994 ₽ *
* - Ориентировочная стоимость, уточняйте у менеджера

Гарантия

Гарантия на товар -
12 месяцев
. Возврат возможен при поломках в период гарантийного срока и обсуждается с менеджером
  • Описание

Гидрораспределитель ВЕ6, ВЕ10 служит для изменения направления потока рабочей жидкости в системах гидравлики. Также эти распределители могут использоваться при необходимости пуска или остановки потока жидкости. В данных гидрораспределителях может использоваться различный вид управления: гидравлический, ручной, механический и другие. Также ВЕ6, ВЕ10 могут использовать различные схемы для распределения жидкости.

Конструкция

Конструкция гидрораспределителей ВЕ6 с двусторонним электромагнитным управлением

рис.1 - Конструкция гидрораспределителей ВЕ6 с двусторонним электромагнитным управлением

ВЕ6 (по рис. 1) содержит:

  1. корпус;
  2. электромагнит;
  3. золотник;
  4. возвратная пружина;
  5. толкатель;
  6. ручное дублирование.

Конструкция ВЕ10

рис. 2 - Конструкция ВЕ10

ВЕ10 состоит из (рис. 2):

  1. корпус;
  2. электромагнит;
  3. золотник;
  4. возвратная пружина (1 или 2);
  5. толкатель.

Технические характеристики

Наименование параметра

ВЕ6

ВЕ10

1 . Условный проход, мм

6

10

2. Давление на входе, МПа (кгс/см2)

  • номинальное

32 (320)

32 (320)

  • максимальное

32 (320)

32 (320)

  • минимальное

0

0

3. Максимально допустимое давление на сливе, МПа (кгс/см2)

6 (60)

15 (150)

4. Расход рабочей жидкости, л/мин.:

номинальные (для линий Р—>А (В)):

  • для схем 44, 74, 94, 134, 573, 573Е, 574А, 574Е для схем 14, 24, 34, 54, 64, 64А, 84, 84А, 124, 154, а также 574, 574А без пружинного возврата и без пружинного возврата с фиксацией золотника

12,5

20

  • для схем 14, 54, 64, 64А, 154, 573, 573Е

16

32

Для других схем

32



5. Максимальная продолжительность включения при номинальных значениях давления и расходов, мин. не более

10

10

6. Время срабатывания при номинальных значениях давления и расходов, с. не более:

для гидрораспределителей з электромагнитным управлением:

с магнитами переменного тока:

  • время включения

0,03

0,02

  • время выключения

0,02

0,02

с магнитами постоянного тока:

  • время включения

0,04

0,06

  • время выключения

0,02

0,04

7. Максимальное количество включений гидрораспределителей з электромагнитным управлением за час:

  • для магнитов переменного тока

7200



7200



  • для магнитов постоянного тока

15000

15000
