Гидрораспределитель РХ 346

В наличии
Наличие на складе на 04/10/2022. Количество может отличаться от сегодняшнего
Производитель:

Доставка в:

Самовывоз из терминалаВозможно
Доставка транспортной компаниейот 1 дня
Стоимость доставки за 1 кг (куб.м) -
2994 ₽ *
* - Ориентировочная стоимость, уточняйте у менеджера

Гарантия

Гарантия на товар -
12 месяцев
. Возврат возможен при поломках в период гарантийного срока и обсуждается с менеджером
  • Описание
  • Отзывы

Гидрораспределитель РХ 346 предназначен для остановки, запуска и контроля направления движения рабочей жидкости между гидравлическими насосами (генераторами напорного потока), потребителем напорного потока и резервуаром. Гидравлический распределитель может содержать от 1 до 11 рабочих секций.

Технические характеристики

Наименование параметра

Значение

Расход рабочей жидкости, л/мин

60

Давление на входе, Мпа



минимальное

5

Максимальное

20

Номинальное

20

Максимальные утечки по зазорам золотника внутренние из рабочей полости в случае нейтральной позиции золотника, см³/мин

18

Число рабочих секций

1–11

Максимально необходимое усилие для перемещения золотника в рабочее положение из нейтральной позиции, Н

200

Ход золотника, мм

7

Масса, кг

Зависит от числа секций

Допустимая рабочая температура, °С

-60…+45

Допустимые параметры рабочей жидкости



Температура, °С

-40…80

Кинематическая вязкость, мм²/сек

10-400

Максимальный класс чистоты

13

Номинальная тонкость фильтрации, мкм

25

Рабочая жидкость

Минеральные или гидравлические масла

Комплектация

  • Напорная секция;
  • Рабочая секция для осуществления реверса;
  • Торцевая секция – выполняет слив;
  • Элементы соединительные: шайба, шпилька, гайка.

Область применения

Гидрораспределители секционный РХ 346 широко применяются в коммунальной технике:

  • мусоровозы КО-50, КО-413, КО-33. КО-429, КО-431, КО-424, КО-440, МКЗ, МКМ, МС-91
  • бункеровоз КО-450
  • автокраны и манипуляторы серии Майкоп.
  • автогрейдеры.

Исполнение

Гидравлический распределитель РХ-346 является секционным распределителем ручного управления. Возможно изготовление РХ-346 с последовательным и параллельным распределением рабочей жидкости.

Рис.1. Схема габаритных размеров гидрораспределителя секционного РХ 346
Рис.1. Схема габаритных размеров гидрораспределителя секционного РХ 346

  1. Элементы соединений: Гайка, шпилька и шайба;
  2. Секция напорная;
  3. Реверс (рабочая секция);
  4. Реверс (рабочая секция);
  5. Сливная секция (торцевая).

Распределитель крепится к месту монтажа при помощи четырех болтов М8.

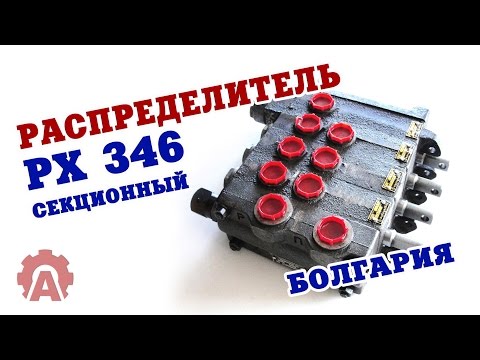

Видео
