Фильтры напорные ФГМ

В наличии

Наличие на складе на 20/11/2024. Количество может отличаться от сегодняшнего

Производитель:

НЗСФО, ПАО

В корзину

info@avtarkia.com

Доставка в:

Самовывоз из терминалаВозможно

Доставка транспортной компаниейот 1 дня

Стоимость доставки за 1 кг (куб.м) -

2994 ₽ *

* - Ориентировочная стоимость, уточняйте у менеджера

Гарантия

Гарантия на товар -

12 месяцев

. Возврат возможен при поломках в период гарантийного срока и обсуждается с менеджером

Описание
Документация

Фильтры напорные ФГМ с индикатором загрязнённости предназначены для очистки от механических примесей минеральных масел. Фильтры используются в металлорежущих, деревообрабатывающих и других станках, кузнечно-прессовых, литейных и других машинах.

Основные особенности

Кинематическая вязкость очищаемых минеральных масел не боле 200 мм²/с (сСт) при температуре до +80°С.
Температура окружающей среды от +1°С до +40°С.
Фильтр ФГМ изготавливается:
- по номинальному давлению – 16 МПа двух габаритов, и 32 МПа – четырёх габаритов;
- по тонкости фильтрации – 5, 10, 25 и 40 мкм.

Технические характеристики

Таблица 1. Параметры индикатора загрязненности
Коммутируемая мощность, Вт, не боле	9
Напряжение постоянного или переменного тока,подводимое от внешнего источника питания, В, не более	42
Диапазон коммутируемого тока, А	1 x 10^-4 ... 0,5
Сопротивление, Ом, не более	0,36
Степень защиты, не ниже	IP 44 ГОСТ 14254-96
Сечение провода, мм², не менее	0,2
Тип разъема	СЭ11–19(23)–300–65У3 ТУ 16.434.153 – 86

Таблица 2. Технические характеристики фильтров напорных, с индикатором загрязненности, типа ФГМ 32
Обозначение фильтра	1ФГМ32-05М(К)	1ФГМ32-10М(К)	1ФГМ32-25М(К)	1ФГМ32-40М(К)	2ФГМ32-05М(К)	2ФГМ32-10М(К)
* Обозначение фильтроэлемента	1ФГМ-05 С1ФГМ-05	1ФГМ-10 С1ФГМ-10	1ФГМ-25 С1ФГМ-25	1ФГМ-40 С1ФГМ-40	2 ФГМ-05 С2ФГМ-05	2ФГМ-10 С2ФГМ-10
Параметры	Норма для исполнения
**Номинальное давление, МПа	32	32	32	32	32	32
Тонкость фильтрации, мкм	5	10	25	40	5	10
**Номинальный расход, л/мин	15,5	40	40	40	25	80
Условный проход, мм	12	12	12	12	20	20
**Номинальный перепад давлений, МПа , не более	0,16	0,16	0,16	0,16	0,16	0,16
**Перепад давлений, МПа , при котором: – срабатывает индикатор загрязнённости – срабатывает предохранительный клапан	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1
Размеры, мм : D , не более D1 , не более H , не более H1 , не менее H2 , не более h±1 Amax S_–1 C±0,2 d–7H d1 : вариант 1, метрическая ГОСТ24705-81 ; вариант 2, коническая ГОСТ6111-52 d2 ^+0,4 (для варианта 1) h1 ^–0,4 (для варианта 1)	108 85 250 290 160 65 100 36 40 М8 М22×1,5–7Н К _1/2′′ 28 2,5	108 85 250 290 160 65 100 36 40 М8 М22×1,5–7Н К _1/2′′ 28 2,5	108 85 250 290 160 65 100 36 40 М8 М22×1,5–7Н К _1/2′′ 28 2,5	108 85 250 290 160 65 100 36 40 М8 М22×1,5–7Н К _1/2′′ 28 2,5	108 85 360 400 270 65 100 36 40 М8 М27×2–7Н К _3/4′′ 33 2,5	108 85 360 400 270 65 100 36 40 М8 М27×2–7Н К _3/4′′ 33 2,5
Масса, кг , не более	5,6	5,6	5,6	5,6	7,0	7,0

Продолжение таблицы 2
2ФГМ32-25М(К)	2ФГМ32-40М(К)	3ФГМ32-05М(К)	3ФГМ32-10М(К)	3ФГМ32-25М(К)	3ФГМ32-40М(К)	4ФГМ32-05М(К)	4ФГМ32-10М(К)	4ФГМ32-25М(К)	4ФГМ32-40М(К)
2ФГМ-25 С2ФГМ-25	2ФГМ-40 С2ФГМ-40	3ФГМ-05 С3ФГМ-05	3ФГМ-10 С3ФГМ-10	3ФГМ-25 С3ФГМ-25	3ФГМ-40 С3ФГМ-40	3ФГМ-05 С3ФГМ-05 4ФГМ-05 С4ФГМ-05	3ФГМ-10 С3ФГМ-10 4ФГМ-10 С4ФГМ-10	3ФГМ-25 С3ФГМ-25 4ФГМ-25 С4ФГМ-25	3ФГМ-40 С3ФГМ-40 4ФГМ-40 С4ФГМ-40
Норма для исполнения
32	32	32	32	32	32	32	32	32	32
25	40	5	10	25	40	5	10	25	40
80	100	63	200	200	250	100	320	320	400
20	20	32	32	32	32	40	40	40	40
0,16	0,16	0,16	0,16	0,16	0,16	0,16	0,16	0,16	0,16
0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1	0,3±0,03 0,5±0,1
108 85 360 400 270 65 100 36 40 М8 М27×2–7Н К _3/4′′ 33 2,5	108 85 360 400 270 65 100 36 40 М8 М27×2–7Н К _3/4′′ 33 2,5	150 125 390 440 300 58 140 50 45 М10 М42×2–7Н К 1_1/4′′ 50 2,5	150 125 390 440 300 58 140 50 45 М10 М42×2–7Н К 1_1/4′′ 50 2,5	150 125 390 440 300 58 140 50 45 М10 М42×2–7Н К 1_1/4′′ 50 2,5	150 125 390 440 300 58 140 50 45 М10 М42×2–7Н К 1_1/4′′ 50 2,5	150 125 600 650 500 58 140 50 45 М10 М48×2–7Н К 1_1/2′′ 56 2,5	150 125 600 650 500 58 140 50 45 М10 М48×2–7Н К 1_1/2′′ 56 2,5	150 125 600 650 500 58 140 50 45 М10 М48×2–7Н К 1_1/2′′ 56 2,5	150 125 600 650 500 58 140 50 45 М10 М48×2–7Н К 1_1/2′′ 56 2,5
7,0	7,0	14,7	14,7	14,7	14,7	19,5	19,5	19,5	19,5

Примечания:

* В исполнении фильтроэлемента с поддерживающей сеткой перед обозначением добавляется буква «С».
** Параметры фильтра приведены при работе на масле кинематической вязкостью 20...30 мм²/с.

"Габариты фильтров напорных типа ФГМ 16, ФГМ 32"

Рис.1. – Чертеж напорного фильтра ФГМ-32

Рис.2. – Чертеж напорного фильтра ФГМ-16

Принцип работы

Во внутрь фильтра ФГН через входное отверстие поступает рабочая жидкость. На следующем шаге смесь проходить через фильтрующий элемент, тем самым образовывается очищенная от примесей жидкость, которая вскоре через выходное отверстие попадает в систему.

Загрязнение фильтрующего элемента происходит, когда значение перепада давления достигает 0,3 МПа (±0.03), при этом срабатывает индикатор, сообщающий о загрязнении элемента и об необходимости его замены. Если не заменить фильтроэлемент, то давление начнет расти и фильтр ФГМ начнет пропускать неочищенную жидкость.

Обозначение при заказе

Пример обозначения: A ФГМ B-С D E, где:

A - исполнение по габариту:
- 1 - d_y12,
- 2 - d_y20,
- 3 - d_y32,
- 4 - d_y40,
B - номинальное давление:
- 16 МПа,
- 32 МПа,
С - номинальная тонкость фильтрации:
- 05 мкм,
- 10 мкм,
- 25 мкм,
- 40 мкм,
D - тип резьбы на выходном отверстии:
- М - метрическая,
- К - коническая,
E - климатическое исполнение по ГОСТ 15150:
- УХЛ4;
- О4,1.

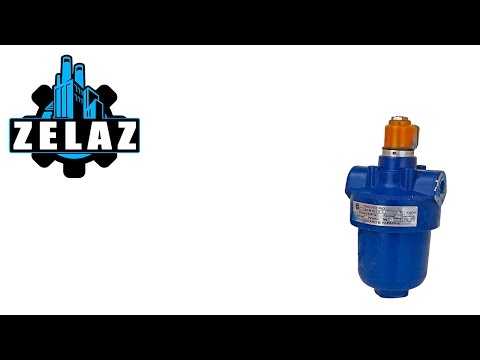

Видео
