Фильтр заливной Г42-12Ф
Доставка в:
Гарантия
Фильтр заливной Г42-12Ф предназначен для очистки масла заливаемого в резервуар смазочной системы от посторонних примесей, а также для очистки циркулирующего в пространстве над уровнем рабочей жидкости воздуха от частичек пыли.
| Параметры | Значение |
| Номинальная тонкость фильтрации | 125 мкм |
| Номинальная тонкость очистки воздушного фильтра | 40 мм |
| Номинальный расход при перепаде давлений 0,001МПа | |
| для масла | не менее 10 л/мин |
| для воздуха | 0,4дм |
| Номинальный перепад давлений не более (для масла и воздуха) | 0,001 МПа |
| Масса | 0,49 кг |
Условия эксплуатации
- Фильтр Г42-12Ф устанавливается в бак гидравлической (смазочной) системы и очищают масла вязкостью до 150 мм2/с (сСт) в диапазоне t° от +10°С до +70°С.
- Температура окружающей среды от +1°С до +50°С.
Прекрасно подходит к токарно-винторезному станку 16К20.
Конструкция

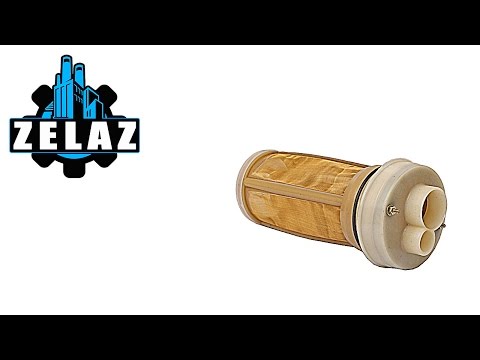

Фильтры Г42-12Ф состоят из прочного пластикового корпуса с запрессованной в него сеткой для фильтрации масла, крышки - горловины для заливки масла. Верхняя часть корпуса представляет собой воздушный фильтр, фильтрующим элементом которого служит нетканая ткань.
Заливной фильтр имеет имеет функцию задерживания ферромагнитных частичек, содержащихся в заливаемом масле, т.к. внутри фильтра установлен магнитный патрон (смотри чертеж). Фильтры монтируются в вертикальном положении.
Рис.1. Схема габаритных размеров фильтра Г42-12Ф
