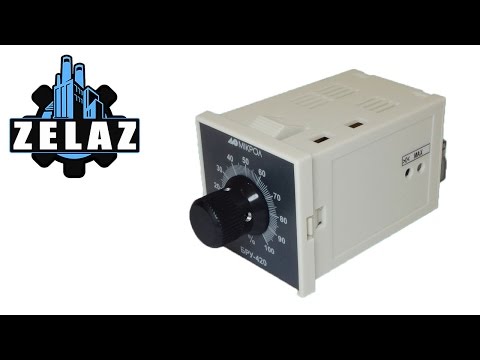

Блок ручного управления БРУ-420
Доставка в:
Гарантия
Блок ручного управления БРУ-420 предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:
- блока ручного задатчика аналогового сигнала
- блока ручного управления аналоговым исполнительным механизмом
| Характеристики | Значение |
| Выходной аналоговый сигнал | 4-20 мА (Rн<500 Ом) |
| Максимальная погрешность установки сигнала задания по лимбу потенциометра | ±2,0% |
| Диапазон изменения установки задания | 0 - 100% |
| Температура окружающей среды | от -40°С до +70°С |
| Напряжение постоянного тока | 18-36 В от токовой петли |
| Ток потребления | не более 25 мА |
| Корпус щитовой (ВхШхГ) | 48х48х110 мм, IP30 |
| Монтажная глубина | 95 мм |
| Масса блока | 0,085 кг |
Исполнение БРУ-420
Блок БРУ-420 конструктивно выполнен в пластмассовом корпусе, на передней панели которого расположена ручка установки задания с визиром и шкала задания выходного сигнала 0…100%. Ручка насажена на ось потенциометра, закрепленного на плате печатного монтажа, на которой размещены радиоэлементы схемы блока. На передней панели блока нанесена шкала задания выходного сигнала 0…100%. Свечение индикатора контроля выходного тока (токовой петли), размещенного на плате печатного монтажа, обеспечивается сквозь прозрачную переднюю панель корпуса.
Соединение задатчика с внешними цепями осуществляется при помощи разъем-клеммы, установленной на плате печатного монтажа, расположенной в отверстии в задней стенке. На боковой стенке корпуса имеются отверстия с соответствующими надписями, сквозь которые осуществляется доступ к построечным резисторам схемы.
Блок БРУ-420 состоит из регулируемого делителя напряжения, усилителя постоянного тока. В состав усилителя постоянного тока входит операционный усилитель и эммитерный повторитель на транзисторе.
Усилитель постоянного тока охвачен отрицательной обратной связью. Сигнал обратной связи снимается с резистора нагрузки эммитерного повторителя, включенного последовательно с нагрузкой, чем достигается пропорциональность изменения выходного тока транзистора входному напряжению усилителя постоянного тока.
Питание блока осуществляется внешним источником напряжением постоянного тока 24 В(от 18 В до 36 В).
Рис.1. Схема габаритных размеров блока БРУ-420
Рис. 2. Схема подключения
Комплект поставки
В комплект поставки блока входят БРУ-420
- паспорт - 1 экземпляр;
- руководство по эксплуатации - 1 экземпляр;
- розетка 232-104/026-000 - 1 шт.;
- рычаг монтажный - 1 шт.
