Устройство аварийной сигнализации УАС-16МИ

Под заказ
Производитель:

Доставка в:

Самовывоз из терминалаВозможно
Доставка транспортной компаниейот 1 дня
Стоимость доставки за 1 кг (куб.м) -
2994 ₽ *
* - Ориентировочная стоимость, уточняйте у менеджера

Гарантия

Гарантия на товар -
12 месяцев
. Возврат возможен при поломках в период гарантийного срока и обсуждается с менеджером
  • Описание
  • Документация

Устройства аварийной сигнализации УАС-16 (УАС-16МІ) с индикацией предназначено для приема и логической обработки сигналов от двухпозиционных датчиков, отображения информации, предупреждения оператора световым и звуковым (внутренним и внешним) сигналами об отклонении контролируемых параметров от нормы, выдачи сигналов информации по интерфейсу RS-485.

Технические характеристики
ПараметрыЗначения
дискретные выходные сигналы
Количество дискретных выходов4
Тип выходапереключающие контакты реле
Диапазон установки времени задержки включения для выходов 3 и 4от 1.5 сек до 35 сек
Длительность цикла, состоящая из импульсов F1 и F2от 0.75 сек до 2.8 сек
Длительность импульса F1от 0.06 сек до 0.25 сек
Длительность импульса F2от 0.69 сек до 2.55 сек
Максимальное напряжение коммутации переменного тока (действующее значение)250В
Максимальное значение переменного тока

8 А при резистивной нагрузке
3 А при индуктивной нагрузке (cos=0,4)

Максимальное напряжение коммутации постоянного токаот 5В до 30В
Максимальное значение постоянного тока при коммутации резистивной нагрузкойот 10 мА до 5 А
Сигнал логического "0" Сигнал логической "1"

разомкнутое состояние контактов реле
замкнутое состояние контактов реле

дискретные входные сигналы
Количество дискретных входов16
Тип входасухой контакт
Включенный вход Выключенный входзамкнутое состояние контакта Разомкнутое состояние контакта
Сопротивление входного контакта, что соответствует включенному входуне более 100 Ом
Параметрызначения
Габаритные размеры блока контроллера302х232х68 мм
Напряжение питанияот 80В до 242В (50 ± 1) Гц =24 В постоянного тока
Потребляемая мощностьне более 20 ВА (~ 220 В), ток потребления не более 350 мА (= 24 В).

Функциональные возможности

  • Срабатывание одного из четырех каналов обобщенной сигнализации в случае срабатывания одного из каналов аварийной сигнализации устройства УАС-16(УАС-16МІ), с сопровождением звуковым сигналом.
  • Срабатывание поканальной и обобщенной аварийной сигнализации отображается по месту, то есть на соответствующие индикаторы лицевой панели устройства УАС-16(УАС-16МІ).
  • Сигналом аварийной сигнализации устройства УАС-16(УАС-16МІ) может быть статический сигнал (постоянное свечение) или динамический с частотой F1 или F2. Частота F1 и F2 задаются при конфигурировании устройства УАС-16(УАС-16МІ).
  • В рабочем режиме производится кнопочное управление квитированием (снятием) сигнализации.
  • В тестовом режиме производится кнопочное управление проверкой сигнализации.
  • Устройство УАС-16MI имеет функцию передачи состояния входных сигналов по интерфейсу RS-485.

Конструктивное исполнение

Устройства УАС-16 содержит:

  • Четыре независимых канала обобщенной сигнализации (два из которых имеют независимые регулируемые задержки срабатывания) с переключающими контактами частоты F1 и F2. Два из которых имеют функцию задержки включения.
  • Шестнадцать независимых каналов сигнализации с возможностью поканального выбора сигнала сигнализации (статического или динамического с частотой F1 или F2) и номера канала срабатывания обобщенной сигнализации на устройстве УАС-16(УАС-16МІ). На модуле предусмотрена поканальная функция запоминания события.
  • Задатчик частоты сигналов сигнализации F1 и F2.
  • Узел квитирования сигнализации.
  • Узел проверки сигнализации.
  • Узел выбора запоминания событий.
  • Модуль интерфейса.

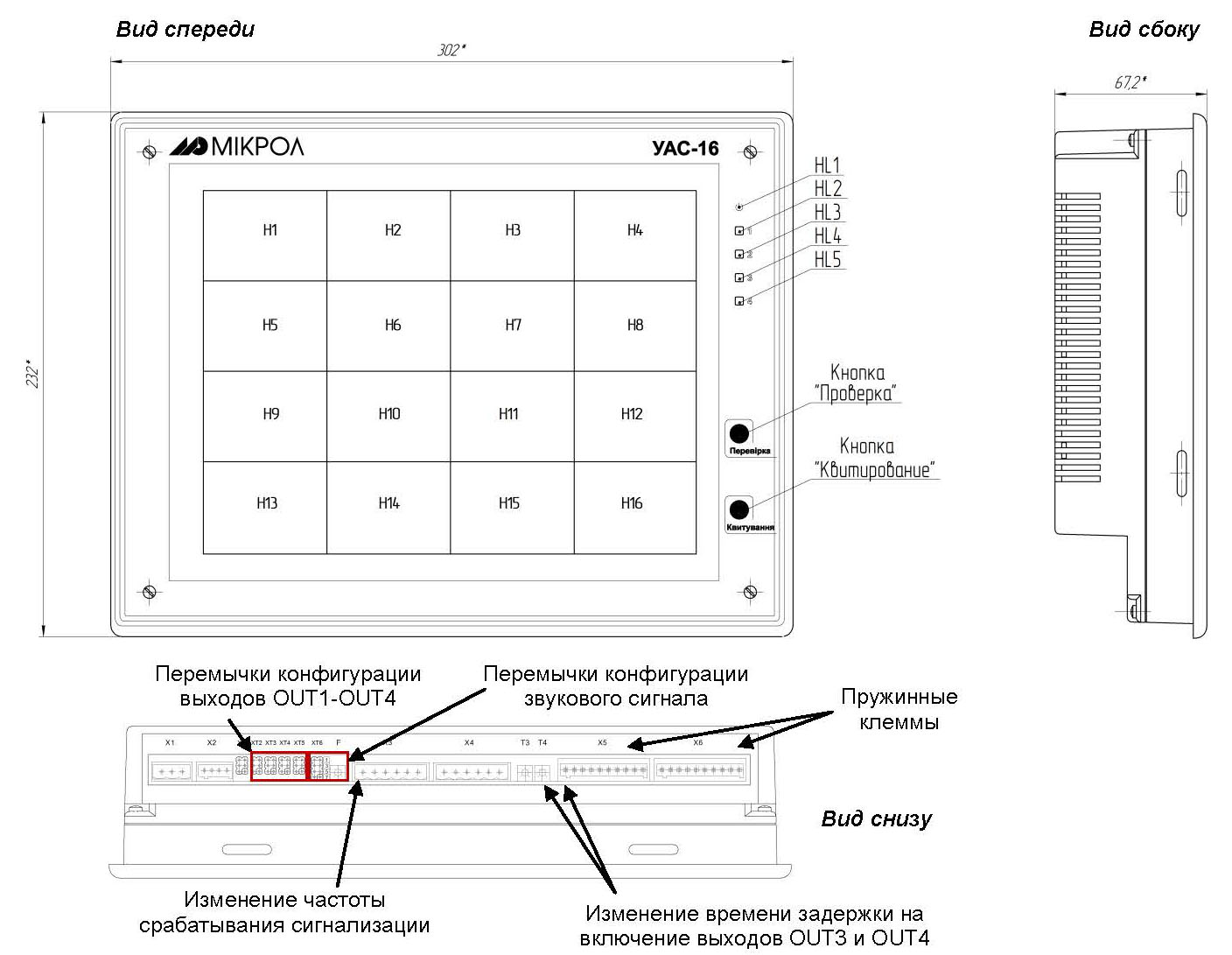

Рис.1 Внешний вид устройства аварийной сигнализации УАС-16МІ

Назначение индикаторов

  • HL1 - Сигнализирует о подключении напряжения питания.
  • HL2- HL5 - Отображают состояние выходного устройства соответственно первого – четвертого канала аварийной сигнализации.
  • H1 - H16 - Отображают состояние соответствующего входного с первого по шестнадцатый каналы аварийной сигнализации устройства УАС-16(УАС-16МІ).
